في أغطية الفتحة البحرية المزدهرة ، من المتوقع أن ينمو سوق CAGR بنسبة 7.5 ٪ من 2025 إلى 2035 ، DF-503/504 Flush Multi-Bolt Oval Hatch يبرز كحل أجهزة سطح السفينة المتميز للسفن التجارية والعسكرية.
| الكمية: | |
|---|---|
DF-504

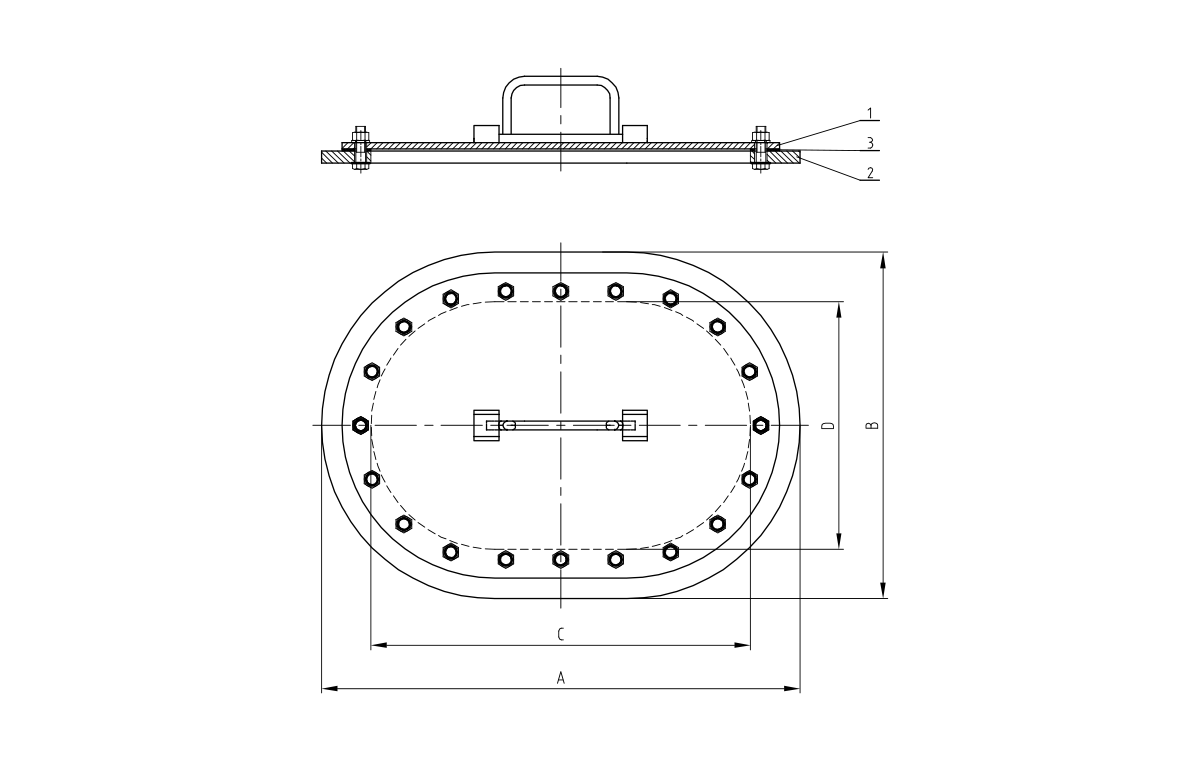

DF-503/504 Flush Multi-Bolt Oval Hatch
| نموذج لا. | A | B | C | D | بالوزن (رطل) |
| DF-503 | 29 ' | 21 ' | 23 ' | 15 ' | 104 |
| DF-504 | 30 ' | 24 ' | 24 ' | 18 ' | 132 |
| لا. | الاسم والمواصفات | كتي | مادة |
| 1 | غطاء | 1 | STEEL |
| 2 | RING | 1 | STEEL |
| 3 | حشية | 1 | النيوبرين |
اختبار التسرب: الضغط 0.04mpa
وتشمل الإضافات الاختيارية الأخرى: حار غطس مجلفن ، بناء الفولاذ المقاوم للصدأ ، وارتفاع المخصص
تم تصميم هذه الفواعات البيضاوية مع جمالية منخفضة المستوى تقلل من انسداد سطح السفينة ، وصولًا آمنًا مع الحفاظ على السلامة الهيكلية. يتميز طراز DF-503 (الجزء رقم 21113) بأبعاد 15 × 23 بوصة مع وزن إجمالي قدره 95 رطلاً ، في حين يبلغ حجم DF-504 الأكبر (الجزء رقم 21221) 18 × 24 بوصة ويزن 112 رطلاً. يدمج كلا النموذجين بسلاسة في أسطح سطح السفينة ، مما يجعلها مثالية للمناطق التي لديها حركة مرور أو معدات متكررة.
تتكون مجموعة الفتحة من عالية الجودة لوحة الغطاء الفولاذية وحلقة سطح السفينة ، مما يضمن المتانة الاستثنائية ضد البلى التشغيلي. يلبي اختيار المواد الشاقة هذا المتطلبات الصارمة للبيئات البحرية ، مما يوفر أداءً طويل الأجل حتى في الظروف الجوية القاسية. تستخدم الخيوط الهيكلية الأجهزة المعززة للحفاظ على النزاهة تحت الاستخدام المتكرر.
تشكل حشية النيوبرين حاجز مقاوم للماء ، مع مواد حشية اختيارية متاحة لتناسب متطلبات بيئية محددة. يضعف التصميم متعدد البروتين-الذي يتخلى عن 20 مساميرًا على مسامير DF-503 و 24 على DF-504-الضغط بالتساوي عبر سطح الختم ، مما يلغي نقاط تسرب المياه. غسالات النحاس والمكسرات السداسية من الفولاذ المقاوم للصدأ تمنع التآكل في نقاط التثبيت الحرجة.
مزودًا بمقبض فولاذي قوي ونظام التجنيب ، يسمح الفتحة بإجراء عملية سهلة حتى مع الأيدي القفاز. يقع تصميم التدفق على مستوى ما يقرب من سطح السفينة (ارتفاع 3/4 بوصة) ، مما يقلل من مخاطر الرحلة مع الحفاظ على إمكانية الوصول. تم تصميم جميع مكونات الأجهزة للصيانة المباشرة ، مع وجود قطع غيار بديلة متوفرة بسهولة.
تتفوق هذه البوابات البيضاوية في حاملات الشحن وناقلات السائبة حيث تكون مساحة سطح السفينة دون عائق ضرورية لعمليات الشحن. إن بنائها المقاوم للماء يجعلها مناسبة لمناطق التخزين التي تقل عن طابق ، وقصور المحرك ، ونقاط الوصول إلى Bilge. تستفيد السفن العسكرية من نظام التثبيت الآمن الذي يقاوم ظروف البحر الشديدة. تجد البوابات أيضًا تطبيقات في تصميمات سطح العبارات حيث تكون سلامة الركاب واستمرارية السطح من الأولويات.
تشمل المكونات الأساسية لوحة غطاء فولاذية وخاتم سطح السفينة ، مع حشية النيوبرين لختم. تتكون السحابات من مسامير رأس سداسية فولاذية ، وصواميل سداسية من الفولاذ المقاوم للصدأ ، وغسالات نحاسية لمنع التآكل في نقاط حرجة.
يسمح التصميم الهيكلي للباعات بتحمل أحمال سطح السفينة القياسية من حركة المرور على الأقدام ووضع المعدات. يوفر بناء الصلب صلابة استثنائية ، مع ساهم الإطار في قوة سطح السفينة بشكل عام عند تثبيته بشكل صحيح.
نعم ، حددت جميع المكونات بما في ذلك الحشيات والبراغي والمكسرات والمقابض أرقام الأجزاء لسهولة الاستبدال. يمكن تحديد مواد الحشية الاختيارية للتطبيقات المتخصصة التي تتطلب مقاومة كيميائية محسنة أو تحمل درجة الحرارة.
تم اعتماد فتحات DF-503/504 لاستخدامها في سفن الشحن التجارية ، والحرف العسكرية ، وعبارات الركاب. يستوعب تصميمهم متعدد الاستخدامات التثبيت في كل من المواقف على سطح السفينة والبدن حيث يلزم الوصول إلى الماء.
عند ارتفاع 3/4 بوصة فقط فوق سطح سطح السفينة ، يقلل الفتحة من مخاطر الرحلة في المناطق المرتفعة حركة المرور. يعد هذا التصميم البارز ذا قيمة خاصة في مناطق مناولة البضائع وممرات الركاب حيث تكون الحركة غير المعوقة ضرورية.
