DF-430-18
HEE
فتحة بمقبض على شكل حرف T مقاومة للماء

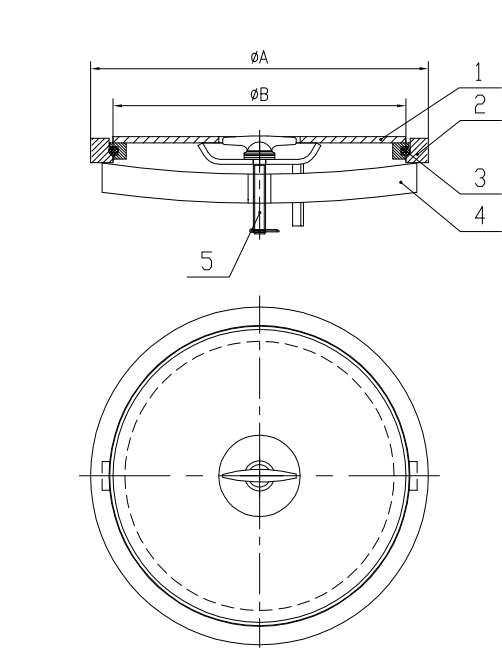

| نموذج لا. | φa | φb | بالوزن (رطل) |
| DF-430-18 | 20 3/4' | 18 ' | 70 |
| DF-430-24 | 26 3/4 ' | 24 ' | 120 |
| لا. | الاسم والمواصفات | كتي | مادة |
| 1 | غطاء الفتحة | 1 | STEEL |
| 2 | حلقة سطح السفينة | 1 | STEEL |
| 3 | حشية | 1 | النيوبرين |
| 4 | قوي | 1 | STEEL |
| 5 | مقبض على شكل حرف T | 1 | غير القابل للصدأ |
● تحديد المواقع الأساسية للمنتج
هذا المنتج عبارة عن فتحة دائرية سريعة الفتح مخصصة للسفن، وتعمل كمكون تجهيز أساسي لإغلاق فتحات السطح والمقصورة. فهو يدمج ثلاث سمات رئيسية: حماية عالية القوة، وفتح وإغلاق مريح، وختم فعال. وهو متوافق على نطاق واسع مع أنواع مختلفة من السفن ومعدات الهندسة البحرية لاحتياجات إغلاق الفتحات، وهو مكون أساسي مهم لضمان السلامة التشغيلية وتعزيز كفاءة الصيانة.
●سيناريوهات التطبيق الأساسية
(1) المقصورات الأساسية للسفينة
خزان مياه الصابورة / الخزان ذو القاع المزدوج: باعتباره الممر الأساسي لسحب مياه الصابورة وتصريفها، بالإضافة إلى الصيانة الداخلية، يجب أن يلبي متطلبات الختم المانعة لتسرب الماء لضمان تعديل مشروع السفينة والسلامة الهيكلية، ومنع دخول المياه الذي يمكن أن يضر بالاستقرار.
غرفة المحرك / غرفة المرجل: مصممة لسيناريوهات ذات آلات مكتظة بكثافة وصيانة متكررة، كما أن الهيكل خفيف الوزن يقلل من العبء التشغيلي للطاقم. أداء الختم الخاص به يمنع تراكم الماء وتلوث الزيت في غرفة المحرك، مما يضمن بيئة نظيفة ومرتبة للمقصورة.
عنبر الشحن / حجرة التخزين: مصمم للفتحات الإضافية في عنبر الشحن، وإغلاق ممرات تحميل وتفريغ البضائع لمنع تسرب المطر والرطوبة، وحماية البضائع من أضرار الرطوبة، ومناسب لمختلف أنواع السفن بما في ذلك ناقلات البضائع السائبة وسفن الحاويات.
خزان الوقود / خزان الزيت: يفي بمعايير الحماية المشددة للزيت، ويعمل كممر صيانة وفحص لخزانات الوقود، لمنع تسرب الوقود، والقضاء على مخاطر السلامة، وتجنب التلوث البيئي.
البنية الفوقية / منطقة المعيشة: تم تصميمها لاستيعاب الفتحات مثل أماكن الطاقم وغرف التخزين، حيث تعمل المواد خفيفة الوزن على تقليل الوزن الذاتي للسفينة مع تعزيز الختم والراحة في مساحات المعيشة.
(2) قم بتوسيع مجالات التطبيق
بالإضافة إلى قطاع بناء السفن، يمكن أيضًا تكييفه مع سيناريوهات مثل المنصات الهندسية البحرية وسفن الأنهار الداخلية ومنشآت الخزانات الصناعية، مما يلبي متطلبات الختم لمختلف صهاريج تخزين السوائل/الغاز ومقصورات صيانة المعدات.
● تحليل المواد والحرفية
(1) المادة الرئيسية (التكوين الأساسي)
الغطاء/العلبة: مصنوع من الفولاذ الكربوني عالي القوة من الدرجة البحرية (متوافق مع معيار GB/T 711-2017)، وتمت معالجته من خلال تزوير متكامل أو قطع اللوحة، بسمك مصمم بدقة ليناسب أبعاد الفتحة. تتميز بمقاومة استثنائية للضغط والتأثير، وقادرة على تحمل اهتزازات الهيكل وتأثيرات الأمواج وضغط تكديس البضائع.
الحشية: مجهزة بشكل قياسي بمطاط الكلوروبرين (CR) أو مطاط النتريل (NBR)، وهي مقاومة لمياه البحر والزيت ودرجات الحرارة القصوى، مع مرونة طويلة الأمد وبدون تقادم. معدل تشوه الضغط يتوافق مع معايير ISO 1629، مما يحقق أداء مانع للتسرب صفر.
مكونات التثبيت: أجزاء التوصيل الرئيسية مثل قضبان الضغط سريعة الفتح، والمسامير، وأعمدة الدبوس مصنوعة من الفولاذ المقاوم للصدأ 316L، والذي يُظهر مقاومة ممتازة للتآكل بسبب رش الملح، مما يمنع الصدأ والتشويش في البيئات البحرية طويلة المدى لضمان التشغيل السلس.
المعالجة السطحية: تخضع المكونات الرئيسية للسفع الرملي لإزالة الصدأ (درجة Sa2.5) + طبقتين من الطلاء التمهيدي الغني بالإيبوكسي والزنك + معالجة الطبقة الخفيفة من البولي يوريثين، مع مدة اختبار رش الملح ≥1000 ساعة، ومناسبة للبيئات القاسية لرحلات المحيط.
(2) المواد البديلة (متطلبات التخصيص)
مادة سبائك الألومنيوم: سبيكة ألومنيوم اختيارية من الدرجة البحرية (5083/6061)، تقلل الوزن بنسبة 40%-50% مقارنة بالفولاذ، ومناسبة للمناطق الحساسة للوزن مثل الهياكل الفوقية والسفن الصغيرة. يخضع السطح لمعالجة الأنودة لتعزيز مقاومة التآكل.
مادة الفولاذ المقاوم للصدأ: مصنوعة بالكامل من الفولاذ المقاوم للصدأ 304/316، مما يوفر مقاومة استثنائية للتآكل، ومناسبة للبيئات شديدة التآكل مثل ناقلات المواد الكيميائية وسفن الأنهار الساحلية/الداخلية
● التصميم الهيكلي والمزايا الأساسية
(1) يسلط الضوء على التصميم الهيكلي
هيكل قضيب الضغط سريع الفتح: يتميز بقضيب ضغط مرتبط بالقوس + تصميم آلية قفل مركزي، مما يتيح الفتح/الإغلاق السريع لشخص واحد (يلزم 30 ثانية فقط) بدون مساعدة الأدوات، وهو مثالي لسيناريوهات الصيانة عالية التردد.
تصميم متدفق مضمن: لوحة الغطاء متسقة مع السطح/الجدار، وخالية من النتوءات لمنع الاصطدامات والأضرار أثناء مناولة البضائع أو حركة الأفراد، ومناسبة للتركيب في مناطق مختلفة مثل عنابر البضائع والممرات.
هيكل دائري موحد للضغط: يعمل التصميم الدائري على توزيع الضغط بالتساوي، مما يضمن ثبات هيكلي قوي. يمكن أن يتحمل اختبار الضغط الهيدروستاتيكي ≥0.3MPa ويلبي معايير الختم المزدوج لكل من ضيق الماء والزيت.
مكونات منع التسرب المعيارية: يسهل تصميم حلقة الختم القابلة للفصل عملية الاستبدال والصيانة بسهولة دون الحاجة إلى تفكيك الفتحة بالكامل، وبالتالي تقليل تكاليف التشغيل والصيانة.
(2) مزايا الأداء الأساسية
☆أداء إغلاق عالي: يضمن الضغط الموحد عبر قضيب الضغط ضغطًا دقيقًا ويمكن التحكم فيه لحلقة الختم، مما يلبي متطلبات اتفاقية IMO SOLAS الخاصة بإغلاق محكم ضد الطقس ومقاوم للماء. يمكنه تحمل تأثيرات ارتفاع الأمواج التي يبلغ ارتفاعها 1.5 متر، مما يمنع بشكل فعال تسرب مياه البحر والأمطار والنفط/الغاز.
☆المتانة: مادة الجسم الرئيسية مقاومة للاهتراء ومقاومة للتعب، مع مثبتات مقاومة للتآكل. في ظل ظروف التشغيل العادية، يكون عمر الخدمة ≥15 عامًا، مما يقلل بشكل كبير من تكاليف صيانة السفينة على المدى الطويل.
☆خفيفة الوزن: تحقق نسخة سبائك الألومنيوم تصميمًا خفيف الوزن، مما لا يزيد من الوزن الذاتي للسفينة، وبالتالي يعزز سعة الشحن وكفاءة الإبحار.
☆التكيف البيئي الكامل: مقاوم لدرجات الحرارة القصوى من -40 درجة مئوية إلى +80 درجة مئوية، مناسب للسفن العاملة في الملاحة القطبية والمياه الاستوائية وغيرها من البيئات المتنوعة، دون انخفاض في أداء الختم
●قيمة المنتج ودليل الاختيار
(1) القيم الأساسية
▲ضمان السلامة: تقوية خط الدفاع المختوم لكابينة السفينة لمنع حوادث السلامة مثل دخول المياه وتلف البضائع وتسربات النفط أو الغاز، مما يضمن سلامة أفراد الطاقم والسفينة.
▲تحسين الكفاءة: يعمل التصميم سريع الفتح على تقليل أوقات الصيانة والتحميل والتفريغ، وتقصير وقت بقاء السفينة في الميناء، وتقليل تكاليف تشغيل الشحن.
▲ لا يحتاج إلى صيانة: التصميم المعياري + المواد عالية المتانة تقلل من تكرار الصيانة اليومية وتكاليفها، وتلبية متطلبات الرحلات البحرية طويلة المدى للسفن.
▲ التكيف مع الامتثال: الالتزام بالمعايير البحرية الدولية ولوائح بناء السفن المحلية، وهو مناسب لمختلف سيناريوهات بناء السفن الجديدة وتعديل السفن واستبدال قطع الغيار.
(2) النقاط الرئيسية لاختيار النموذج
بالنسبة لسيناريوهات الاستخدام: اختر النوع المقاوم للعوامل الجوية للأسطح المفتوحة، والنوع المقاوم للماء/الزيت لخزانات مياه الصابورة/خزانات الوقود، والنوع المقاوم للتآكل لغرف المحركات؛
حسب نوع السفينة: إعطاء الأولوية للنماذج الفولاذية عالية القوة لناقلات البضائع السائبة وسفن الحاويات، في حين يوصى باستخدام النماذج خفيفة الوزن المصنوعة من سبائك الألومنيوم للسفن الصغيرة والهياكل الفوقية؛
وفقًا لمتطلبات التثبيت: حدد النوع المثبت على السطح للمناطق ذات التحميل والتفريغ المتكرر للبضائع، والنوع القياسي للمناطق ذات تكرار الصيانة المنخفض؛
بالنسبة للبيئات المسببة للتآكل: اختر نموذج الفولاذ المقاوم للصدأ بالكامل للممرات المائية الساحلية والداخلية وناقلات المواد الكيميائية؛ اختر النموذج الفولاذي المطلي بالإيبوكسي للرحلات البحرية.
● دعم ما بعد البيع والخدمة
★الخدمات المخصصة: تدعم الإنتاج المخصص من حيث الحجم والمواد وشكل الختم، مما يلبي متطلبات الفتحات الخاصة لمختلف السفن؛
★ضمان الجودة: يخضع كل منتج لاختبارات إغلاق الضغط الهيدروستاتيكي وعمليات فحص الحامل، مع شهادات من جمعيات التصنيف (CCS، إلخ.)؛
★الدعم الفني: تقديم إرشادات التثبيت والتدريب التشغيلي، إلى جانب رسومات التثبيت التفصيلية وأدلة الصيانة.
