ما هي الحد الأقصى لزاوية الجانبية المشابك للألواح الأفقية؟

عند رفع الألواح الثقيلة ، تكون السلامة ذات أهمية قصوى. هل تعلم أن زاوية حبال الرفع الخاصة بك يمكن أن تؤثر على أداء المشبك؟ تعد مشابك الألواح الأفقية ضرورية لرفع الألواح المعدنية بشكل آمن ، ولكن فهم الزاوية الجانبية الصحيحة أمر بالغ الأهمية.

في هذه المقالة ، سنستكشف الزاوية الجانبية القصوى لمشبك الألواح الأفقية ولماذا يهم كل من كفاءة السلامة والرفع. سوف تتعلم كيف تؤثر الزوايا المختلفة على قدرة المشبك على الاحتفاظ بأحمال ثقيلة ورفعها بشكل فعال.

فهم مشابك اللوحة الأفقية

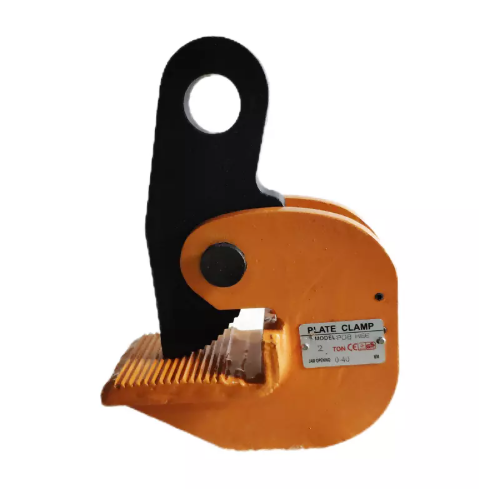

ما هي مشابك الألواح الأفقية؟

تعد مشابك الألواح الأفقية أدوات أساسية تستخدم لرفع الألواح الثقيلة بأمان وكفاءة. وهي مصممة للاحتفاظ بألواح ورفع بأمان في وضع أفقي ، وهو مفيد بشكل خاص في الصناعات مثل البناء وتصنيع المعادن. تستخدم هذه المشابك عادة لرفع الصلب والمواد الأخرى دون التسبب في تلف.

تتضمن المكونات الرئيسية لمشابس الألواح الأفقية:

• رفع القيود : النقطة التي يعلق فيها خطاف الرفع على المشبك.

• الربيع : يوفر التوتر الأولي ويضمن بقاء المشبك في مكانه.

• الأسنان : قبض على سطح اللوحة ، مما يوفر تعليق آمن.

• آلية الفك : الجزء الذي يفتح ويغلق لقفل اللوحة في مكانه.

تم تصميم هذه المشابك خصيصًا للرفع الأفقي ، مما يجعلها مختلفة عن المشابك العمودية. يتم استخدامها في أزواج وتوصيلها بواسطة حبال مناسبة لضمان رفع متوازن.

كيف تعمل مشابك الألواح الأفقية؟

يعتمد تشغيل مشابك الألواح الأفقية على تفاعل عدة مكونات. بمجرد وضعها على اللوحة ، تتفاعل أسنان المشبك مع السطح. مع زيادة وزن الحمل ، تقوي قوة تجريف الأسنان تلقائيًا ، مما يضمن تعليق الشركة.

• الأسنان : تعض الأسنان في سطح اللوحة ، مما يوفر قبضة آمنة. كلما كان الحمل أقوى ، كلما تخترق الأسنان.

• آلية الربيع : يساعد الربيع في الحفاظ على قبضة المشبك مع زيادة الوزن ، مما يضمن أنه لا ينزلق من اللوحة أثناء الرفع.

يتيح هذا المزيج من المكونات مشابك الألواح الأفقية لرفع الألواح الكبيرة الثقيلة مع تقليل خطر الانزلاق والأضرار التي لحقت باللوحة.

الحد الأقصى لزاوية الجانبية لمشابك الصفيحة الأفقية

ما هي الزاوية الجانبية القصوى لمشابك الصفيحة الأفقية؟

عادةً ما تعمل مشابك الصفيحة الأفقية بشكل أفضل ضمن نطاق زاوية جانبية من 60 درجة إلى 90 درجة. يضمن هذا النطاق قوة الرفع والكفاءة المثلى. إن تجاوز هذه الزوايا يمكن أن يزيد من الحمل على المشابك ، مما يجعلها أقل فعالية وربما خطرة.

• 60 درجة : غالبًا ما تعتبر هذه الزاوية المفضلة للرفع الآمن.

• 90 درجة : تسمح بعض الشركات المصنعة بزوايا تصل إلى 90 درجة ، وعادةً ما يكون للرحلات المزدوجة.

وراء هذه الزوايا ، يمكن أن تضعف قبضة المشبك ، مما يعرض الحمل للخطر.

لماذا تعتبر الزاوية الجانبية مهمة في مشابك الصفيحة الأفقية؟

تلعب الزاوية بين أرجل الرافعة دورًا مهمًا في كيفية توزيع الحمل. عندما تكون الزاوية واسعة ، يتم وضع المزيد من الحمل على المشابك ، مما قد يقلل من قدرتها على الاحتفاظ بالوحة بشكل آمن.

• توزيع الحمل : تعني الزاوية الأوسع أن الحمل أقل توزيعًا بالتساوي ، مما يؤدي إلى ضغط أعلى على المشابك.

• قوة قبضة : كلما زادت الزاوية ، كلما كانت القوة الأقل تجتاحًا التي توفرها المشابك ، مع تحول الحمل.

يساعد ضبط الزاوية بشكل صحيح في الحفاظ على سعة الرفع ويقلل من المخاطر أثناء الرفع.

ماذا يحدث إذا تجاوزت الزاوية الجانبية الحد الأقصى؟

يمكن أن يتجاوز الزاوية الجانبية الموصى بها مجموعة متنوعة من المشكلات ، بما في ذلك الانزلاق والأضرار التي لحقت بالحمل أو المعدات.

• الانزلاق : قد يفقد المشبك قبضته ، مما تسبب في سقوط اللوحة.

• الأضرار التي لحقت الحمل : يمكن أن تؤدي قوى الرفع غير المتكافئة إلى تشوه أو خدوش على اللوحة.

على سبيل المثال ، يقلل رفع لوحة بزاوية 120 درجة أو أكثر من قدرة المشبك على الاحتفاظ بأمان ، مما يزيد من فرص الحادث.

اعتبارات السلامة وأفضل الممارسات

كيفية ضمان الرفع الآمن مع مشابك الألواح الأفقية؟

لضمان الرفع الآمن مع مشابك الألواح الأفقية ، اتبع دائمًا أفضل الممارسات:

• حدد الزاوية الصحيحة : يجب أن تتراوح الزاوية بين أرجل الرافعة بين 60 و 90 درجة من أجل السلامة المثلى. هذا يضمن توزيع الحمل المناسب ويقلل من خطر الانزلاق.

• حافظ على زاوية 90 درجة للعباعات المزدوجة : استخدم دائمًا حبالًا مزدوجًا عند رفع الألواح الأفقية ، وتأكد من أن الزاوية المضمونة لا تقل عن 90 درجة للحفاظ على ثبات الرفع.

• استخدم ما لا يقل عن مشابك : لا ترفع لوحة أفقيًا أبدًا مع أقل من مشابكين. يمكن أن يؤدي استخدام مشبك واحد فقط إلى خلل وزيادة خطر انزلاق الحمل.

ما هي تعليمات الشركة المصنعة للزوايا الجانبية؟

توفر كل مصنع إرشادات محددة لاستخدام مشابك الألواح الأفقية بأمان. الرجوع دائمًا إلى تعليمات الشركة المصنعة لضمان الامتثال لتوصياتها:

• حكومة نيو ساوث ويلز : توصي بزاوية أقصى قدرها 60 درجة للرفع الآمن.

• PROLIFT® : تسمح بعض النماذج بنسبة تصل إلى 90 درجة للرحلات المزدوجة ولكن الحذر من تجاوز هذه الزوايا لمنع التحميل الزائد للمشابك.

تساعد هذه التعليمات في الحفاظ على سلامة السلامة والرفع.

ما هو دور هندسة الرافعة في التحكم في الزاوية الجانبية؟

تلعب هندسة الرافعة دورًا حاسمًا في التحكم في زاوية الرفع:

• زوايا ساق الرافعة : تؤثر الزاوية بين أرجل الرافعة بشكل مباشر على الزاوية الكلية وتوزيع الحمل. زاوية أوسع تعني المزيد من الحمل على المشابك.

• اختيار الرافعة اليمنى : حدد حبالًا يطابق حجم اللوحة والوزن. يمكن أن تسبب الرافعة الخاطئة ضغطًا مفرطًا على المشابك ، مما يقلل من قبضتهم.

• عواقب زوايا الرافعة غير السليمة : يمكن أن يؤدي استخدام زاوية حبال غير لائقة إلى رفع غير متوازن ، مما يزيد من خطر انزلاق الحمل أو إتلاف المشبك.

العوامل التي تؤثر على الزاوية الجانبية في مشابك الصفيحة الأفقية

كيف يؤثر طول اللوحة على قيود الزاوية الجانبية

يلعب طول اللوحة دورًا مهمًا في تحديد الزاوية الجانبية الآمنة للرفع. تتطلب الألواح الأطول معالجة أكثر دقة لتجنب التوتر على المشابك.

• حجم اللوحة والزاوية الجانبية : كلما زادت اللوحة ، زاد خطر التراجع أو الانحناء ، مما يزيد من الحمل على المشابك. مع زيادة طول اللوحة ، يصبح من الصعب الحفاظ على زاوية رفع آمنة.

• باستخدام المشابك المتعددة : بالنسبة للألواح الطويلة ، من الضروري استخدام المشابك المتعددة. هذا يضمن توزيع الحمل أكثر توازنا ويمنع التراجع ، مما قد يقلل من سعة الرفع الإجمالية وسلامة.

سمك اللوحة والصلابة المادية

يمكن أن يؤثر سماكة وصدة اللوحة على مدى فعالية قبضة المشابك ورفعها.

• سمك اللوحة : تتطلب الألواح السميكة عمومًا مشبكًا أكثر قوة للحفاظ على قبضة. قد تتسبب اللوحات الرقيقة جدًا في فقدان المشبك لأن الأسنان لا تملك ما يكفي من المواد للالتفاف عليها.

• صلابة المواد : تم تصميم مشابك الألواح الأفقية للتعامل مع المواد حتى 30 HRC صلابة. يمكن للمواد الصعبة ، مثل الصلب العالي الكربون ، ارتداء أسنان المشبك بسرعة أكبر ، مما يجعل من الصعب عليهم الحفاظ على قبضة آمنة.

الحفاظ على وتفتيش مشابك الصفائح الأفقية

كيفية فحص المشابك الصفيحة الأفقية لارتداء المسيل للدموع؟

يعد التفتيش المنتظم أمرًا بالغ الأهمية لضمان الاستخدام الآمن والفعال لمشابس الألواح الأفقية. إليك ما يجب التحقق منه:

• الأسنان : تفقد التآكل أو الرقائق. يمكن أن تقلل الأسنان المقطوعة أو البالية من قوة قبضة ، مما يجعل المشبك أقل فعالية.

• الربيع والدبابيس : تحقق من التشوه أو الضرر. يجب أن تحافظ الينابيع على التوتر ، ويجب ألا تظهر المسامير علامات الانحناء أو التآكل.

• الحالة العامة : قبل كل مصعد ، تأكد من عدم وجود شقوق أو صدأ أو أجزاء فضفاضة. يجب إزالة المشابك التالفة من الخدمة.

يساعد تنظيف وتزييت المشبك بانتظام أيضًا في الحفاظ على أدائها. استمر في تحريك الأجزاء النظيفة والتشحيم ، ولكن لا تشحم الأسنان أبدًا لأن هذا يمكن أن يقلل من قبضة.

كيفية منع مشاكل الزاوية الجانبية أثناء الرفع؟

لتجنب مشاكل الزاوية الجانبية ، افحص دائمًا زوايا الرافعة قبل الاستخدام:

• ضبط زوايا الرافعة : تحقق بانتظام من أن أرجل حبال تشكل الزاوية المناسبة (60 إلى 90 درجة). اضبطها إذا لزم الأمر لضمان توزيع الحمل.

• تدريب المشغل : التدريب المناسب يساعد المشغلين على الحفاظ على الزوايا الصحيحة وتجنب ممارسات الرفع غير الآمنة. يمكن للمشغل المدربين تدريباً جيدًا ضبط الزوايا والمعدات حسب الحاجة لمنع الحوادث.

خاتمة

يعد فهم واتباع الزاوية الجانبية القصوى لمشابك الألواح الأفقية أمرًا بالغ الأهمية للرفع الآمن. يضمن استخدام الزوايا بين 60 إلى 90 درجة أداء المشبك الأمثل واستقرار الحمل. للتشغيل الآمن ، استخدم دائمًا ما لا يقل عن مشابك ، تحقق من زوايا الرافعة ، واتبع إرشادات الشركة المصنعة. الصيانة السليم وتدريب المشغل ضروريان لتحسين كفاءة الرفع ومنع الحوادث.

التعليمات

س: ما هي الزاوية الجانبية القصوى لمشابك اللوحة الأفقية؟

A: الزاوية الجانبية الموصى بها لمشابك الصفيحة الأفقية تتراوح بين 60 و 90 درجة. الزوايا التي تتجاوز هذا النطاق يمكن أن تقلل من فعالية المشبك والسلامة.

س: كم مرة يجب فحص مشابك الصفيحة الأفقية؟

ج: يجب فحص مشابك الألواح الأفقية بانتظام ، على الأقل كل 1-4 أسابيع ، اعتمادًا على الاستخدام ، لضمان خالية من التآكل أو الضرر.

س: هل يمكن أن ترفع مشابك اللوحة الأفقية لوحات متعددة في وقت واحد؟

ج: يمكن أن ترفع مشابك الصفيحة الأفقية لوحات متعددة ، ولكن هناك حاجة إلى توخي الحذر. بالنسبة للألواح الأكبر أو المرنة ، استخدم المشابك المتعددة وشريط Spreader لضمان التوازن.
