تلعب مشابك الألواح دورًا حيويًا في رفع ومعالجة المواد الثقيلة في البيئات الصناعية. سواء كنت في البناء أو التصنيع أو تصنيع الصلب ، فإن اختيار المشبك المناسب أمر ضروري للسلامة والكفاءة. في هذا المنشور ، سنناقش النوعين الرئيسيين من مشابك الألواح - العاجل والأفقي - وتطبيقاتها الفريدة.

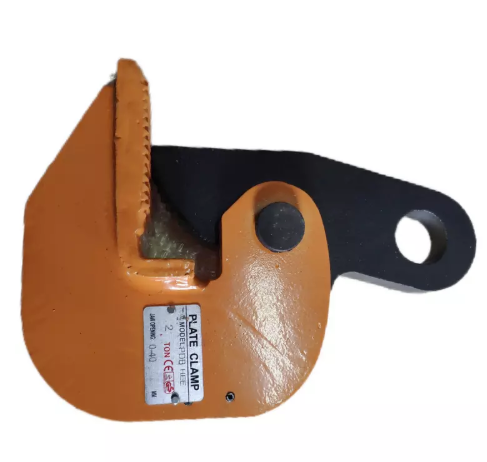

مشابك الألواح عبارة عن أجهزة ميكانيكية متخصصة تستخدم لرفع ونقل المواد المسطحة مثل لوحات الصلب والألواح والأسطح الأخرى المماثلة. إنهم يعملون عن طريق إمساك المادة بشكل آمن ، مما يسمح برفعها ونقلها دون الحاجة إلى نقطة رفع مباشرة.
تأتي هذه المشابك في تصميمات مختلفة ، كل منها مناسبة لتوجهات رفع محددة. ترفع المشابك الرأسية ألواحًا أفقية إلى موضع رأسي ، في حين أن المشابك الأفقية تتعامل مع لوحات في وضع مسطح. يستخدم كلا النوعين آليات قبضة قوية ، مما يضمن السلامة خلال مهام الرفع الثقيلة.
تعد مشابك الألواح حاسمة في مختلف الصناعات ، مما يوفر طريقة آمنة وفعالة للتعامل مع المواد الثقيلة. في قطاعات مثل البناء وبناء السفن والتصنيع ، تقلل هذه المشابك من مخاطر التعامل اليدوي وتحسن الإنتاجية. كما أنها تضمن أن المواد ، وخاصة لوحات كبيرة ، يتم رفعها ونقلها بشكل آمن ، مما يقلل من فرصة الأضرار أو الحوادث.
البناء : تستخدم لتحريك مواد البناء الثقيلة مثل عوارض الفولاذ واللوحات.
بناء السفن : ضروري لرفع أجزاء السفينة الكبيرة مثل لوحات الهيكل.
التصنيع : ساعد في نقل المواد الخام والمنتجات النهائية على طول خط الإنتاج.
لا غنى عن مشابك الألواح في البيئات الصناعية ، مما يساعد العمليات على العمل بسلاسة مع تحديد أولويات سلامة العمال.
تم تصميم مشابك اللوحة العمودية لرفع الألواح من وضع أفقي إلى موضع رأسي. هذه المشابك قبضة حواف المواد وتؤمنها للرفع الآمن. غالبًا ما يتم استخدامها للتطبيقات الشاقة حيث تحتاج إلى نقل لوحات كبيرة رأسياً.
عادة ما تستخدم مشابك اللوحة العمودية في:
التصنيع : لرفع لوحات وألواح الصلب الثقيل أثناء الإنتاج.
بناء السفن : للتعامل مع مكونات السفينة الكبيرة مثل لوحات الهيكل.
البناء : لنقل المواد الثقيلة مثل عوارض الصلب.
الكفاءة : يمكنهم رفع لوحات متعددة أو أكوام ثقيلة بسرعة ، وتوفير الوقت.
توفير المساحة : تقلل المشابك الرأسية من المساحة المطلوبة لرفع المواد الكبيرة ، وخاصة في البيئات الضيقة.
الحجم : يمكن أن تكون هذه المشابك كبيرة جدًا ، مما يجعل من الصعب المناورة في المساحات المحصورة.
قيود السعة : قد يكون لديهم قيود على الوزن الذي يمكنهم التعامل معه. قد تكون هناك حاجة إلى المشابك الإضافية للأحمال الثقيلة.
مخاوف السلامة : أقفال السلامة ضرورية لمنع الإفراج العرضي للحمل أثناء الرفع.
تُستخدم مشابك الألواح الأفقية لرفع الأطباق ونقلها أثناء بقائها في وضع مسطح أفقي. عادةً ما تستخدم هذه المشابك في أزواج ، وتسيطر على حواف المادة لتوفير نقطة رفع آمنة.
تعتبر مشابك الألواح الأفقية مثالية لـ:
البناء : تستخدم لنقل المواد مثل عوارض الصلب أو الألواح.
عمليات المستودعات : لنقل المواد المسطحة عبر مناطق التخزين أو المعالجة.
التصنيع : شائع في إنتاج المنتجات المعدنية والمكونات.
الحجم المدمج : فهي مثالية للاستخدام في المساحات الصناعية الأصغر.
الدقة : توفير وضع دقيق ويمكن استخدامه لرفع المواد بدقة.
التنوع : متوفر بأحجام مختلفة للتعامل مع السمك وأنواع اللوحات المختلفة.
المشابك المتعددة المطلوبة : قد تحتاج لوحات أكبر أو أثقل إلى العديد من المشابك لضمان الرفع.
رفع الارتفاع المنخفض : تقتصر هذه المشابك على لوحات الرفع على ارتفاعات منخفضة ، والتي قد لا تكون مناسبة لجميع المهام.
تعمل مشابك اللوحة الرأسية عن طريق إمساك حواف الصفيحة وتأمينها للرفع. تستخدم الآلية عادة نظام CAM ، حيث تتكيف آلية CAM تلقائيًا مع سمك اللوحة عند إغلاق المشبك. هذا يضمن قبضة قوية على اللوحة.
آلية الإمساك : بمجرد وضع المشبك على اللوحة ، تغلق الفكين حولها. يولد عمل CAM الاحتكاك ، ويؤمن اللوحة دون الانزلاق.
ميزات السلامة : تأتي العديد من المشابك الرأسية مزودة بأقفال أمان لمنع الإفراج العرضي أثناء النقل. هذه الأقفال تحمل الفكين في مكانها ، مما يضمن أن يظل اللوحة آمنة حتى تحت الحركة.
تم تصميم مشابك الألواح الأفقية لرفع الألواح مع إبقائها مسطحة. تعمل من خلال آليات قفل الذات ، حيث يوفر وزن اللوحة القوة لقفل المشبك في مكانه.
آلية قفل الذات : يسيطر المشبك على حواف اللوحة ، ويساعد وزن الحمل على زيادة قوة التثبيت. هذا يضمن أن اللوحة لا تزال مستقرة أثناء الرفع.
الوزن الموزع بالتساوي : عند استخدام المشابك الأفقية ، من الأهمية بمكان ضمان توزيع الوزن بالتساوي. يتم تحقيق ذلك من خلال زوايا الرافعة المحاذاة بشكل صحيح ، ومنع اللوحة من الانحناء أو التحول أثناء الحركة.
تم تصميم مشابك اللوحة الرأسية لرفع الألواح من وضع أفقي إلى موضع رأسي ، مما يجعلها مثالية للعمليات الشاقة مثل نقل الأوراق الكبيرة في التصنيع أو بناء السفن. من ناحية أخرى ، يتم استخدام مشابك الألواح الأفقية عندما تحتاج اللوحات إلى البقاء مسطحًا أثناء الحركة. يتم استخدامها عادة في عمليات البناء وعمليات المستودعات وبيئات التصنيع حيث يتم التعامل مع اللوحات على ارتفاعات أقل.
المشابك اللوحة العمودية عمومًا لها سعة حمولة أعلى مقارنة بالمشابك الأفقية. يمكنهم التعامل مع الأطباق الثقيلة أو المداخن ، وغالبًا ما يرفع المواد إلى عدة أطنان مرة واحدة. عادةً ما يتم استخدام المشابك الأفقية ، على الرغم من تنوعها ، للأحمال الأصغر ، وتتطلب مشابك متعددة لرفع لوحات أكبر أو أثقل.
تعتبر مشابك الألواح الأفقية أكثر إحكاما ، مما يجعلها مثالية للمساحات المحصورة أو المناطق التي تحتاجها الدقة. إن قدرتها على استخدامها في البيئات الضيقة تجعلها مثالية للإعدادات الصناعية الأصغر. مشابك اللوحات الرأسية ، كونها أكبر وأكثر كثافة ، مناسبة للرفع الشاق ولكن تتطلب مساحة أكبر للتشغيل ، لا سيما عند التعامل مع الألواح الكبيرة أو المكدسة.
يتميز كلا النوعين من مشابك الألواح بآليات أمان أساسية ، على الرغم من أنها تختلف في نهجها. غالبًا ما تتضمن المشابك الرأسية أقفال أمان لمنع الإفراج العرضي للوحة ، خاصة أثناء الرفع والنقل. المشابك الأفقية ، من ناحية أخرى ، تعتمد على زوايا حبال مناسبة لضمان توزيع الوزن ، مما يقلل من خطر الانزلاق أو الانحناء. يعد استخدام العدد الصحيح من المشابك أمرًا بالغ الأهمية في كلتا الحالتين لضمان الرفع الآمن.
عند اختيار مشبك لوحة ، يجب مراعاة عدة عوامل لضمان الأداء والسلامة الأمثل:
سعة التحميل : اختر المشبك الذي يمكنه التعامل مع وزن المادة التي ترفعها.
نوع المواد : ضع في اعتبارك مادة اللوحة (على سبيل المثال ، الصلب ، الألومنيوم) حيث تم تصميم بعض المشابك خصيصًا لأنواع معينة.
قيود الفضاء : إذا كنت تعمل في مساحة محصورة ، فقد يكون من الضروري وجود مشبك أكثر إحكاما.
اتجاه الرفع المطلوب : حدد ما إذا كان يجب رفع اللوحة رأسياً أو أفقياً ، لأن هذا سيملي نوع المشبك الذي يجب استخدامه.
تعتبر مشابك اللوحة الرأسية مثالية لمشاريع الرفع على نطاق واسع. يمكنهم التعامل مع الأطباق والمتكبات الثقيلة ، مما يجعلها مناسبة للصناعات مثل التصنيع وبناء السفن. إذا كنت ترفع مواد كثيفة أو ضخمة أو مداخن كبيرة من اللوحات ، فإن المشابك الرأسية توفر حلًا مستقرًا وفعالًا. يضمن تصميمهم القوي أنه حتى أثقل الأحمال يمكن نقلها بشكل آمن.
تكون مشابك الألواح الأفقية مثالية عندما يكون هناك حاجة إلى رفع الدقة والخفيفة منخفضة. إنها مضغوطة ومتعددة الاستخدامات ، مما يجعلها مثالية للمرافق الأصغر أو عند العمل في مساحات ضيقة. إذا كنت بحاجة إلى رفع المواد في وضع مسطح وبدقة عالية ، فإن المشابك الأفقية هي الخيار المتواصل. تتفوق هذه المشابك أيضًا في البيئات التي يكون فيها الاستقرار وحتى توزيع الوزن أمرًا بالغ الأهمية.
يعد اختيار مشبك اللوحة الأيمن أمرًا ضروريًا للرفع الآمن والفعال. تعد المشابك الرأسية مثالية للمشاريع الشاقة على نطاق واسع ، في حين أن المشابك الأفقية تتفوق في الدقة والتنوع. إن فهم الاختلافات الرئيسية بين النوعين يضمن اختيار المعدات المناسب. استشر الخبراء دائمًا لمطابقة المشبك المناسب مع احتياجاتك الصناعية.
ج: يتم استخدام مشابك اللوحة العمودية لرفع الألواح من الأفقي إلى العمودي ، في حين يتم استخدام المشابك الأفقية لرفع الألواح التي تظل مسطحة.
ج: نعم ، تم تصميم مشابك اللوحة العمودية للتعامل مع الأطباق الكبيرة والثقيلة ، مما يجعلها مناسبة لمهام الرفع الصناعية.
ج: يجب استخدام مشابك الصفيحة الأفقية في أزواج لضمان توزيع الوزن حتى ومنع المادة من الانزلاق أثناء الرفع.
ج: تشمل العوامل سعة الحمل ونوع المواد وقيود المساحة واتجاه الرفع المطلوب.
