نظرة عامة على المنتج
إن مشبك رفع اللوحة الفولاذية الأفقية PDB عبارة عن أداة رفع احترافية مصممة خصيصًا للرفع الأفقي للألواح الفولاذية، والفولاذ المشكل، وقطع العمل المعدنية الأخرى. من خلال استخدام تكنولوجيا تشكيل سبائك الصلب عالية القوة والهيكل الميكانيكي ذاتي القفل، فإنه يوفر حلول معالجة ألواح فولاذية أفقية آمنة وفعالة لتطبيقات مثل معالجة الصلب، وبناء السفن، وهندسة الهياكل الفولاذية، ولوجستيات التخزين، ويعمل كأداة دعم أساسية لعمليات الرفع الصناعية.
نقاط القوة الأساسية
1. مادة عالية القوة، متينة ومرنة
• هيكل من سبائك الصلب: مصنوع بالكامل من سبائك فولاذية عالية الجودة ومنخفضة الكربون من خلال تشكيل من قطعة واحدة، ويخضع لعمليات معالجة حرارية صارمة، مما يحقق قوة شد مثالية ومقاومة للصدمات. لقد اجتاز اختبار الحمل الثابت بضعف الحمل المقدر، مما يلبي متطلبات الاستخدام طويل الأمد للتطبيقات الثقيلة.
• طلاء مضاد للتآكل ومقاوم للاهتراء: عملية خبز بدرجة حرارة عالية مع نظام ألوان برتقالي وأسود مذهل، مما يوفر منعًا ممتازًا للصدأ، ومقاومة للتآكل، ومقاومة للتآكل لإطالة عمر المعدات وتقليل تكاليف الصيانة.
2. تصميم القفل الذاتي، آمن وموثوق
• هيكل ميكانيكي ذاتي القفل: الفكوك ذات الأسنان المضادة للانزلاق مرتبطة بآلية الرافعة. كلما زاد الحمل أثناء الرفع، زادت قوة التثبيت للفكين، مما يزيل بشكل فعال خطر انزلاق الألواح الفولاذية من المصدر ويضمن السلامة التشغيلية.
• فتحة واسعة مع قدرة قوية على التكيف: تتراوح فتحة الفك القياسية من 0 إلى 40 مم، مما يغطي معظم مواصفات سماكة الألواح الفولاذية التقليدية. لا حاجة للتبديل بين نماذج التركيبات المتعددة، مما يضمن أقصى قدر من القدرة على التكيف.
• شهادة السلامة الدولية: تم تصنيعها بدقة وفقًا لمعايير الرفع الدولية، مع عامل أمان ≥4:1، ومعتمدة من قبل CE، ومصنفة بوضوح للحمل، والالتزام بلوائح السلامة الصناعية العالمية.
3. سهل التشغيل وفعال وموفر للعمالة
• الحد الأدنى من منطق التشغيل: لا يلزم إجراء تصحيحات معقدة - ما عليك سوى تثبيت الفكين على حافة اللوحة الفولاذية للرفع، مما يقلل بشكل كبير من صعوبة التشغيل ويحسن كفاءة العمل.```.
• تصميم خفيف الوزن ومحمول: هيكل مدمج ووزن محسّن وسهل النقل والتركيب بواسطة شخص واحد، ومناسب لسيناريوهات مختلفة مثل العمليات الثابتة في ورش العمل والعمل في الموقع في مناطق البناء.
• تصميم سهل الصيانة: يمكن استبدال لوحة الأسنان الفكية بشكل فردي دون الحاجة إلى استبدال التركيب بالكامل، مما يقلل تكاليف الاستخدام على المدى الطويل ويطيل عمر خدمة المعدات.
4. التكيف متعدد السيناريوهات، متعدد الاستخدامات في التطبيق
• التكيف الأساسي: الرفع الأفقي للمقاطع المعدنية مثل الألواح الفولاذية، والعوارض H، والعوارض I.
• التوافق المرن: يمكن استخدامه مع الرافعات، والرافعات الكهربائية، وعوارض الرفع، مما يدعم التشغيل الجماعي لوحدتين أو 4 وحدات لتحقيق رفع متوازن للألواح الفولاذية كبيرة الحجم.
• الصناعات المعمول بها: مصانع معالجة الصلب، أحواض بناء السفن، مصانع الهياكل الفولاذية، الخدمات اللوجستية والتخزين، هندسة الجسور، إلخ.
المواصفات الفنية
| نموذج | ذ م م (ر) | فتح الفك (مم) | الوزن (كجم) |
| PDB0.8 | 0.8 | 0-25 | 2.5 |
| PDB1 | 1 | 0-30 | 3.5 |
| PDB1.6. | 1.6 | 0-30 | 4 |
| PDB2 | 2 | 0-40 | 5 |
| PDB3.2 | 2 | 0-45 | 6 |
| PDB4 | 3.2 | 0-50 | 6.5 |
| PDB5 | 4 | 0-55 | 7.5 |
| PDB6 | 5 | 0-65 | 10.5 |
| PDB6(ب) | 6 | 0-130 | 22 |
| PDB8 | 8 | 0-130 | 22 |
| PDB10 | 10 | 0-140 | 33 |
| PDB16 | 16 | 50-150 | 50 |
| PDB30 | 30 | 100-270 | 108 |
التفاصيل
مناسبة لرفع ونقل الألواح الفولاذية والبناء والقضبان الجانبية في الوضع الأفقي.
مصنوعة من الفولاذ الكربوني عالي الجودة.
Aviod خطف أو تحميل الصدمة.

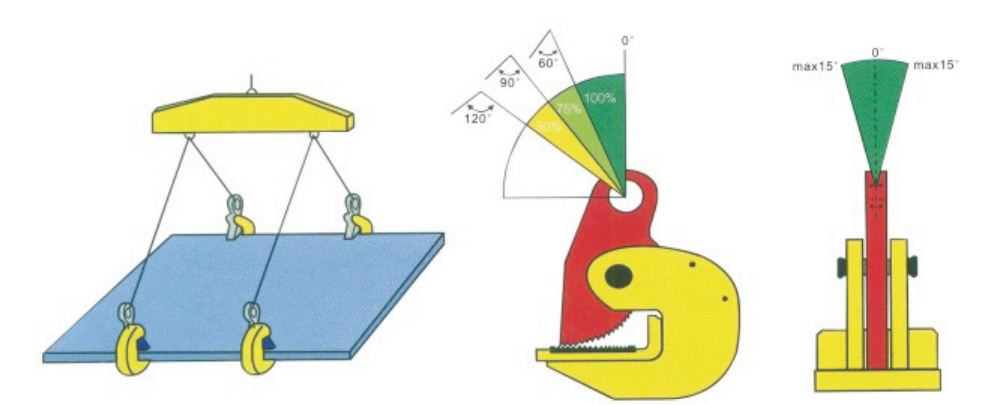

حد حمل العمل هو الحد الأقصى للحمل الذي يُسمح للمشبك بدعمه عند استخدامه في أزواج بزاوية رفع تبلغ 60 درجة. في عمليات الرفع، يمكن استخدام المشابك في أزواج أو مضاعفات.
 |  |
احتياطات الاستخدام
1. التحميل الزائد ممنوع منعا باتا، ويجب أن تتبع العمليات بدقة الحمل المقنن. يحظر رفع الألواح الفولاذية إلى ما هو أبعد من نطاق فتح الفكين.
2. قبل البدء في الواجب المنزلي، من الضروري التحقق من لوحة أسنان الفك، وعمود الدبوس، وحلقة الرفع والمكونات الأخرى. إذا كان هناك تآكل أو تشوه أو تشقق أو حالات أخرى، توقف عن الاستخدام على الفور.
3. عند الرفع، يجب أن تظل اللوحة الفولاذية مستوية، ويمنع رفعها قطريًا أو ملتويًا لتجنب مخاطر السلامة الناجمة عن القوة غير المتساوية على التركيب.
عند استخدامها في مجموعات، من الضروري التأكد من ترتيب التركيبات بشكل متماثل لضمان توازن الألواح الفولاذية ومنع الميل والانزلاق.
5. قم بتشحيم وصيانة الأجزاء المتحركة مثل الأعمدة بانتظام، وتخزينها في بيئة جافة وجيدة التهوية، وتجنب التآكل.
التعبئة والتغليف وخدمة ما بعد البيع
التعبئة القياسية: تغليف قفص خشبي.
الخدمات المخصصة: دعم المواصفات الخاصة، والرسم المخصص، وإنتاج OEM، وتلبية احتياجات الطلبات بالجملة للتجارة الخارجية.
