ال DF-450 رفعت قبة التوسع المقلوب يعالج تحديًا متخصصًا في الهندسة البحرية: توفير الوصول إلى تعويض الضغط إلى أنظمة السوائل المغلقة.
| الكمية: | |
|---|---|
DF-450-3624

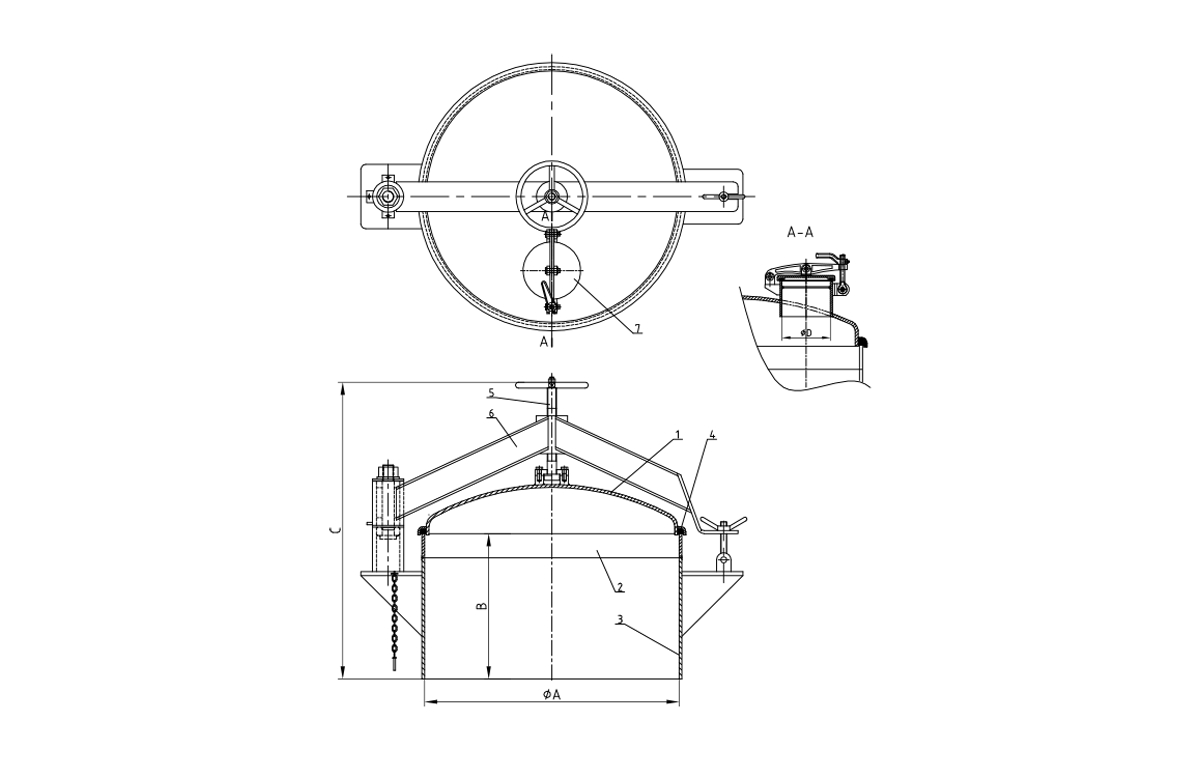

DF-450-3026/3624/4224 رفعت قبة توسع مقلوبة للماء
نموذج لا. | φa | B | C | φd | بالوزن (رطل) |
| DF-450-3026 | 30 ' | 26 ' | 50 ' | 8 ' | 750 |
| DF-450-3624 | 36 ' | 24 ' | 48 1/2 ' | 8 ' | 860 |
| DF-450-4224 | 42 ' | 24 ' | 49 ' | 8 ' | 950 |
| لا. | الاسم والمواصفات | كتي | مادة |
| 1 | مجموعة غطاء الفقس | 1 | STEEL |
| 2 | حلقة Coaming العلوية | 1 | غير القابل للصدأ |
| 3 | التجمع Coaming | 1 | STEEL |
| 4 | حشية هاتش | 1 | النيوبرين |
| 5 | رمح المركز | 1 | غير القابل للصدأ |
| 6 | i-beam دوارة الذراع | 1 | STEEL |
| 7 | 8 'Ullage Hatch | 1 | حَشد |
اختبار التسرب: الضغط 0.04mpa
وتشمل الإضافات الاختيارية الأخرى: حار غطس مجلفن ، بناء الفولاذ المقاوم للصدأ ، وارتفاع المخصص
نظرًا لأن الأوعية تتطلب وصولًا موثوقًا إلى الخزانات وخطوط الأنابيب والخزانات التي تعاني من التوسع الحراري والانكماش ، فإن هذه القبة تجمع بين سلامة الماء مع الإقامة الديناميكية. يبلغ قطرها 24 بوصة بملف تعريف مرفوع من 12 بوصة ، تم تصميم DF-450 للتعامل مع التغييرات الحجمية في الأنظمة المغلقة مع الحفاظ على ختم آمن ضد اقتحام الماء. يجعل تصميمه القوي مناسبًا لتخزين الوقود ، وخزانات الصابورة ، وأنظمة المياه الصالحة للشرب على السفن التجارية والعسكرية.
تتضمن القبة قسمًا مرنًا للخلايا يستوعب ما يصل إلى 2 بوصات من الحركة المحورية الناتجة عن التمدد الحراري أو تقلبات الضغط في النظام المتصل. تمنع قدرة الحركة هذه الإجهاد على جدران الخزانات واتصالات الأنابيب التي قد تؤدي إلى تسرب أو أضرار هيكلية. يتم تعزيز الخوار مع شبكة سلك مقاومة للتآكل لمنع الإفراط في التوسع تحت الضغط.
يجمع نظام الخبز المزدوج بين حشية النيوبرين المغلفة بـ PTFE مع حلقة O الثانوية لضمان سلامة ماء السخرية حتى أثناء الحركة. تتميز شفة الضغط بسطح مسننة يحفر في مادة الحشية تحت الضغط ، مما يخلق حاجزًا آمنًا ضد دخول الماء. يؤكد الاختبار أن الختم يحافظ على النزاهة عند الضغوط التي تصل إلى 5 بوصات متخصصة بين البيئات الداخلية والخارجية.
تم بناء جسم القبة من الفولاذ الكربوني 10 مقاييس مع لوحة علوية مقواة قادرة على دعم أحمال سطح السفينة تصل إلى 400 رطل. يتضمن الحافة الأساسية ثقوب التثبيت مسبقًا مع غسالات كبيرة الحجم لتوزيع الأحمال عبر سطح التثبيت. تتلقى جميع المكونات الهيكلية طبقة من الايبوكسي من الدرجة البحرية لمقاومة التآكل في بيئات المغمورة أو العالية.
تستوعب قباب التمدد التغيرات الحجمية في أنظمة السوائل المغلقة الناتجة عن اختلافات درجة الحرارة وتقلبات الضغط وعمليات التعبئة/الاستنزاف. أنها تمنع تراكم الضغط وتكوين الفراغ الذي قد يتسبب في تلف الخزانات أو الأنابيب أو التركيبات ، مع توفير الوصول إلى الماء للتفتيش والصيانة.
تتميز Bellows المعززة بالشكلات المصممة للثني مع الحفاظ على ضغط مستمر على حشيات الختم. يقلل طلاء PTFE الاحتكاك أثناء الحركة ويمنع التصاق الحشية ، مما يضمن أداء ختم ثابت من خلال آلاف دورات التوسع.
التكوين القياسي متوافق مع زيوت الوقود والديزل والمياه العذبة والمياه المالحة . للتطبيقات الكيميائية ، تتوفر حشيات Viton الاختيارية والطلاء المتخصص للتعامل مع المواد العدوانية مثل الأحماض والقلوية والمذيبات الهيدروكربونية.
يجب فحص الخوار والأختام سنويًا للحصول على علامات التكسير أو التدهور. لا تتطلب آلية الحركة أي تزييت ، لأن طلاء PTFE يوفر خصائص مشتاجية ذاتيا. في التطبيقات ذات الدورة العالية ، يوصى باستبدال ختم كامل كل 5 سنوات.
نعم ، تم تصميم DF-450 لكل من المنشآت المغطاة فوق الطبق والمغمورة بحد أقصى من عمق 30 قدمًا (10 أمتار) عند تثبيتها بشكل صحيح مع مجموعة شفة المياه العميقة الاختيارية. يصادف التصميم الهيكلي الضغط الهيدروستاتيكي الخارجي في هذا العمق مع الحفاظ على قدرات تعويض الضغط الداخلي.
