لوحة التوسع

وصف المنتج

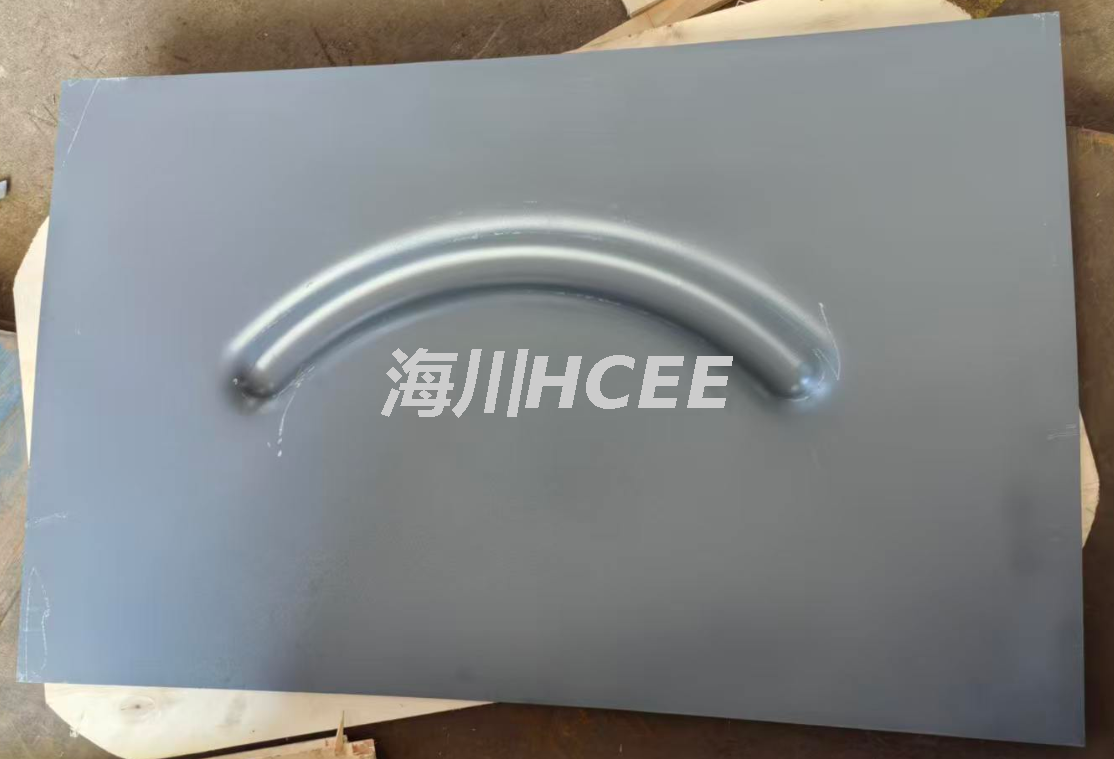

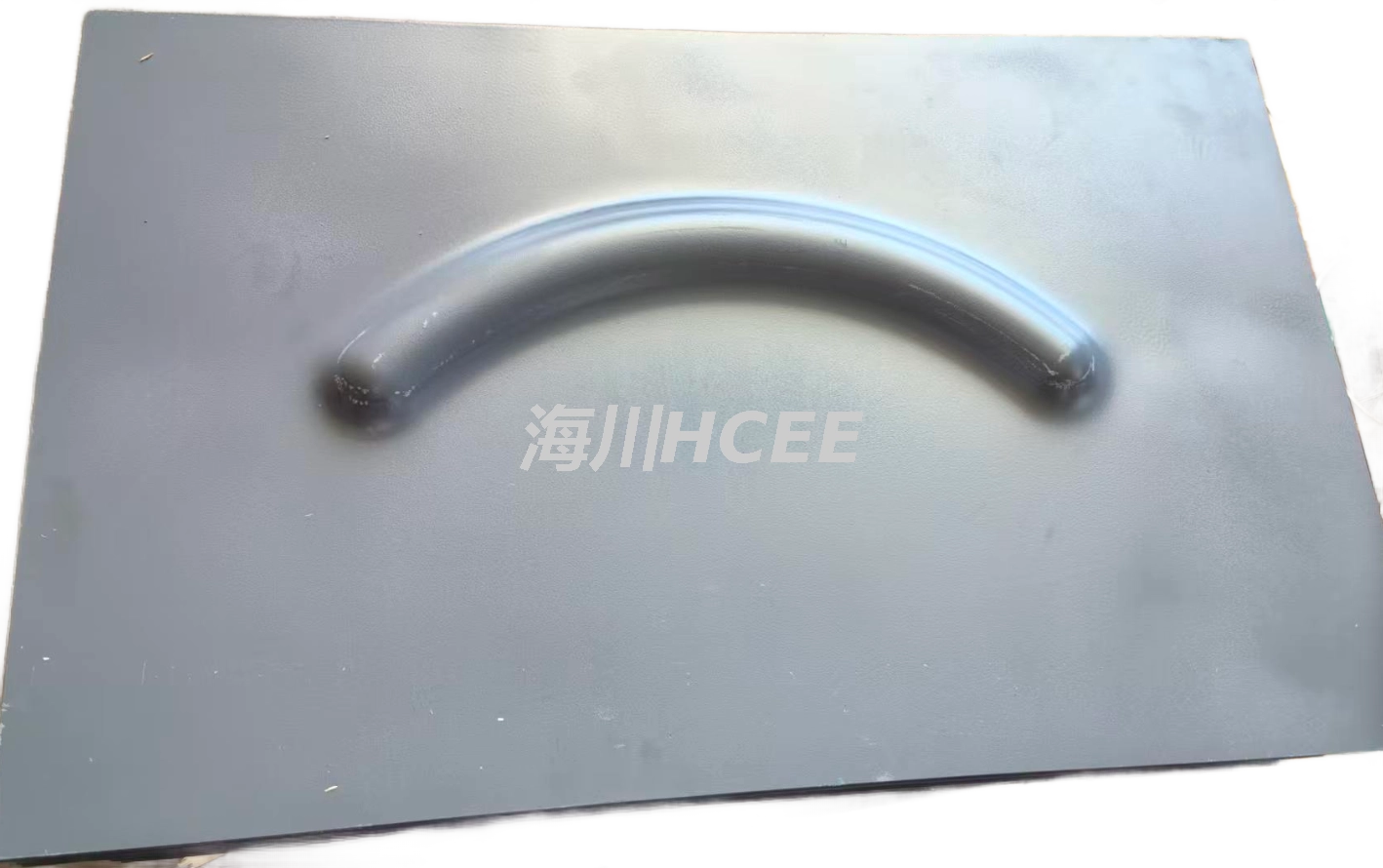

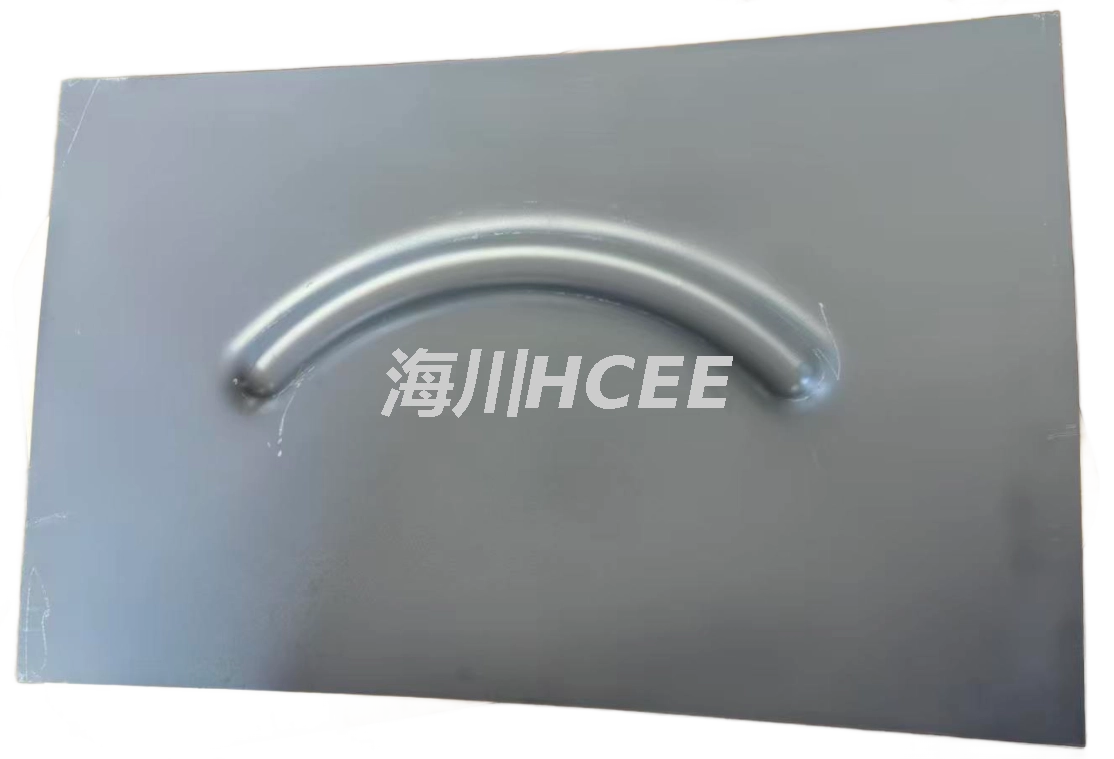

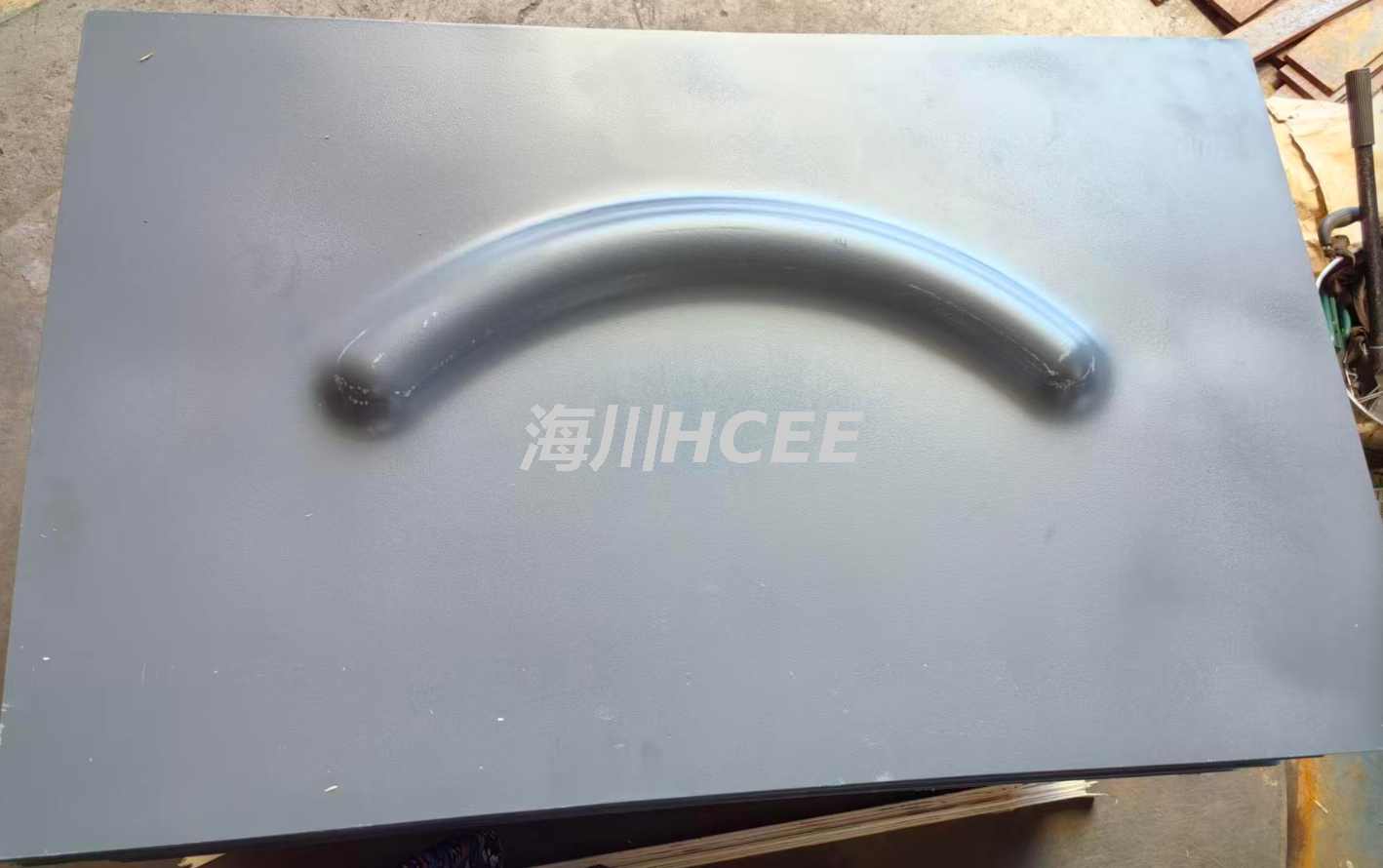

تعتبر لوحة التمدد البحرية الخاصة بنا مكونًا مهمًا لتجهيز أنظمة دعم الأنابيب البحرية. يتم ضغط أخدود السرج المنحني المقعر على البارد مباشرة في اللوحة الفولاذية. يتطابق شكل القوس مع القطر الخارجي للأنابيب الفولاذية. يوفر هذا الشكل المنحني الخاص بدل تشوه مرن لامتصاص التمدد الحراري وإزاحة الانكماش للأنابيب، مما يؤدي إلى تحرير الضغط الحراري أثناء تحمل وزن الأنبوب. إنه يمنع تشقق الأنابيب وتلف الدعامات الناتج عن تغير درجة الحرارة واهتزاز السفينة في البحر. بالمقارنة مع حذاء الأنابيب التقليدي (قاعدة مسطحة + لوحة زاوية منفصلة)، فإن لوحة التمدد المتكاملة هذه تقلل من أعمال اللحام في الموقع، وتقلل من كمية اللحام وتقلل من نطاق فحص NDT. يتم تركيبه على نطاق واسع على أسطح السفن وغرف المحركات وخزانات الصابورة وخزانات زيت الوقود لأنابيب الصابورة وأنابيب مياه البحر وأنابيب زيت الوقود وأنابيب المياه العذبة. مناسبة لبناء السفن الجديدة وإصلاح السفن ومشاريع الأنابيب البحرية.

التطبيقات الرئيسية

• حماية سطح البارجة: يتم تركيبها على جوانب السطح ومناطق التلامس في مقدمة السفينة ومؤخرتها لتحمل التأثير المستمر الناتج عن عمليات دفع زوارق القطر.

• تشتت حمل الصدمات: تعمل الهندسة المقوسة على نقل تأثير النقطة المركزة إلى قوة موزعة عبر اللوحة، مما يحمي هيكل سطح القاعدة من الانهيار والتمزق.

• يتم اعتماده على نطاق واسع للصنادل الداخلية والصنادل الساحلية والطوافات وصنادل التخزين وصنادل نقل الرمال ومختلف سفن العمل الأخرى.

• يعمل كبديل موفر للتكلفة لسماكة السطح بالكامل، ويتميز باستبدال مريح على متن السفينة وصيانة روتينية.




مزايا المنتج

✅ يتم إنتاجه مباشرة في مصنعنا الخاص، مع رقابة صارمة على الجودة طوال عملية الإنتاج بأكملها، وسعر المصنع التنافسي دون وسطاء.

✅ بناء ختم من قطعة واحدة بدون لحامات مقسمة، مما يوفر مقاومة رائعة للصدمات.

✅ تصميم ميكانيكي مقوس محسّن لأداء موثوق ضد التشوه تحت الأحمال الثقيلة.

✅ طلاء طلاء مضاد للتآكل من الدرجة البحرية، يتكيف بشكل جيد مع ظروف العمل البحرية الرطبة ورذاذ الملح.

✅ تتوفر خدمة مخصصة كاملة النطاق. يمكن تصميم الطول والعرض وسمك اللوحة وارتفاع القوس والانحناء ومعالجة السطح وفقًا للرسومات أو العينات الخاصة بك.

✅ اختيارات متعددة للمواد بما في ذلك الفولاذ الكربوني Q235B والفولاذ البحري AH36 لتتناسب مع متطلبات مشروع السفينة المختلفة.

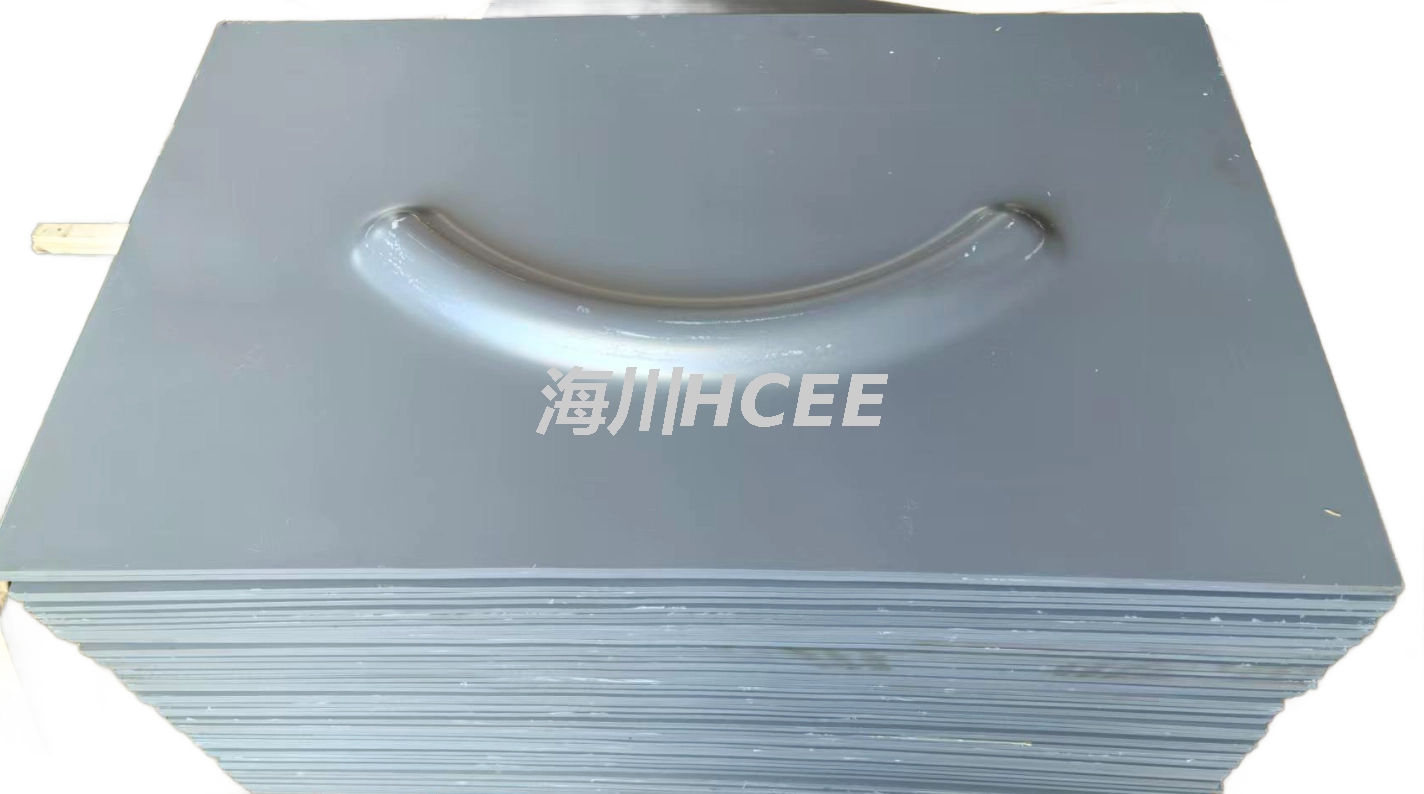

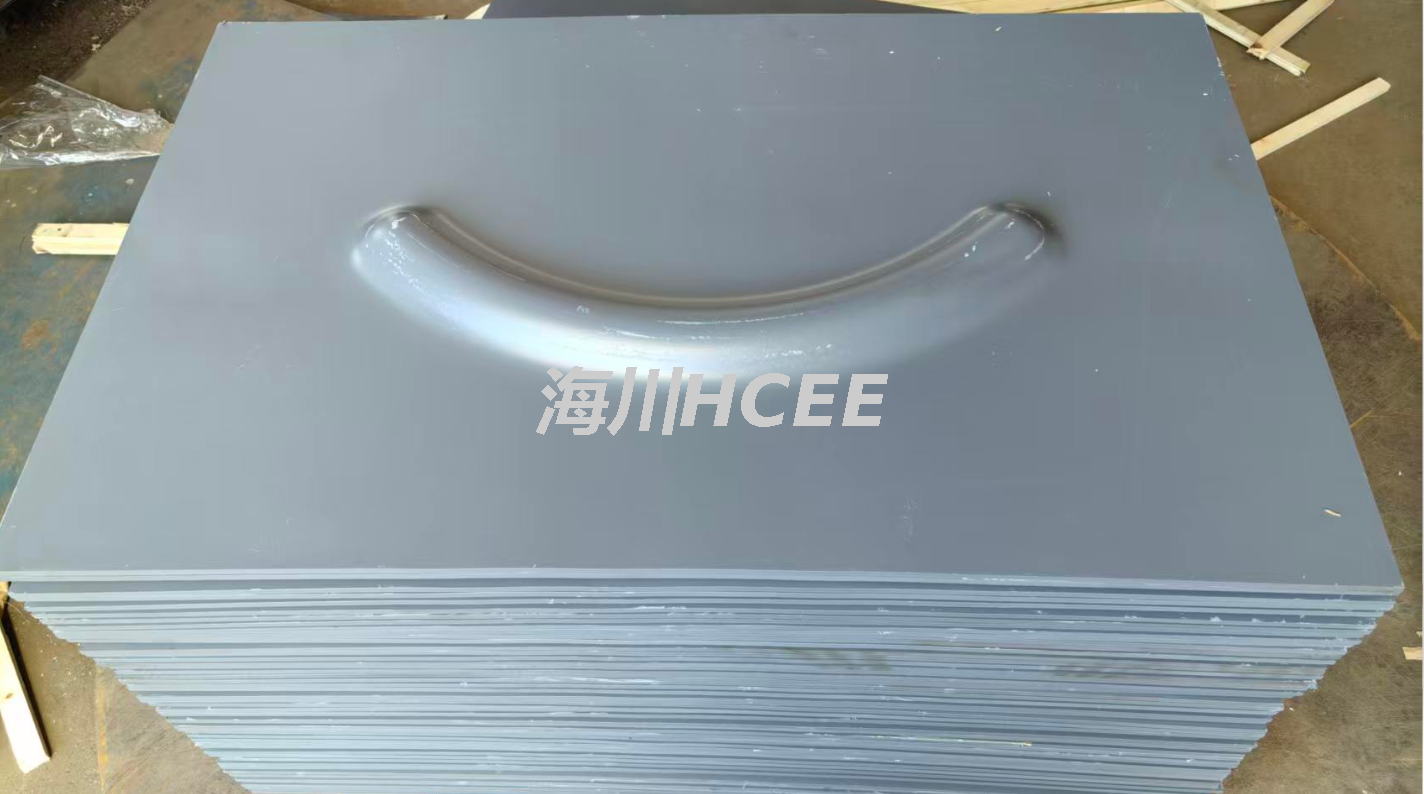

✅ القدرة على الطلب بالجملة، يمكننا التعامل مع الطلبات كبيرة الحجم لأحواض بناء السفن ومقاولي المشاريع البحرية.

المعلومات الفنية

اسم المنتج: لوحة سطح السفينة المقوسة المضادة للتصادمات

عملية التصنيع: ختم متكامل من لوحة فولاذية صلبة، يتم إنتاجه داخليًا في مصنعنا

المواد المتاحة: الفولاذ البحري Q235B، AH36 أو درجات أخرى وفقًا لمتطلبات رسم العميل

سمك اللوحة: 8-20 مم، يمكن تخصيص كل السماكة

المعالجة السطحية: مطلية بطلاء رمادي بحري مضاد للتآكل، الطلاء المخصص مقبول. السفن القابلة للتطبيق: المراكب الداخلية، والصنادل الساحلية، والطوافات، وصنادل العمل الهندسي

الوضع المخصص: إنتاج مخصص حسب الرسومات أو العينات، الطلب بالجملة مدعوم بالكامل.

يتم تصنيع الألواح المضادة للتصادمات المقوسة الخاصة بنا بالكامل في مصنعنا الخاص، وهي مختومة بشكل متكامل من صفائح الفولاذ البحرية الكاملة. بدون وصلات لحام مجزأة، تحافظ الألواح على أداء ميكانيكي مستقر وموثوق.

تتعرض المراكب للاصطدامات المتكررة أثناء التشغيل اليومي، وذلك بشكل رئيسي نتيجة دفع القطر والرسو على السفن المجاورة. تكون ألواح السطح العارية العادية عرضة للانبعاج والتشقق الدائم بعد التأثير الشديد المتكرر. قم بلحام هذه اللوحة المقوسة المقاومة للتآكل على مناطق السطح عالية الضغط. ينشر شكله المنحني طاقة التأثير بكفاءة ويحمي هيكل سطح القاعدة الأصلي، مما يقلل بشكل كبير من تكرار صيانة السفينة وتكاليف الإصلاح.

يتم الانتهاء من كل منتج باستخدام طلاء بحري احترافي مضاد للتآكل للتعامل مع المياه الداخلية المسببة للتآكل والبيئات الساحلية. باعتبارنا شركة مصنعة أصلية، فإننا نركز على المكونات الفولاذية البحرية المصممة خصيصًا. يمكن تعديل جميع المعلمات الرئيسية بما في ذلك البعد وانحناء القوس وسمك اللوحة ودرجة المواد لتناسب تصميم البارجة الفريد الخاص بك.

سواء كنت بحاجة إلى دفعات صغيرة لأعمال الإصلاح أو توريد كميات كبيرة للصنادل الجديدة، فإن مصنعنا يمكنه تلبية متطلبات الإنتاج الخاصة بك. من فضلك أرسل لنا الرسومات والمواصفات الفنية الخاصة بك للحصول على عرض الأسعار المخصص الخاص بك.

الأسئلة الشائعة (الأسئلة المتداولة)

س: ما هي درجات الفولاذ المتوفرة؟

ج: الكربون الصلب: Q235B،؛ الفولاذ المقاوم للصدأ: 304/316L لخدمة مياه البحر. درجات خاصة متاحة عند الطلب.

س: هل يمكنك توفير شهادات الفئة و MTC لمسح السفن؟

ج: نعم. يتم توفير MTC لكل دفعة. يمكن ترتيب شهادة CCS لفحص المساح.

س: هل يمكنك التصنيع وفقًا لرسومات CAD الخاصة بنا؟

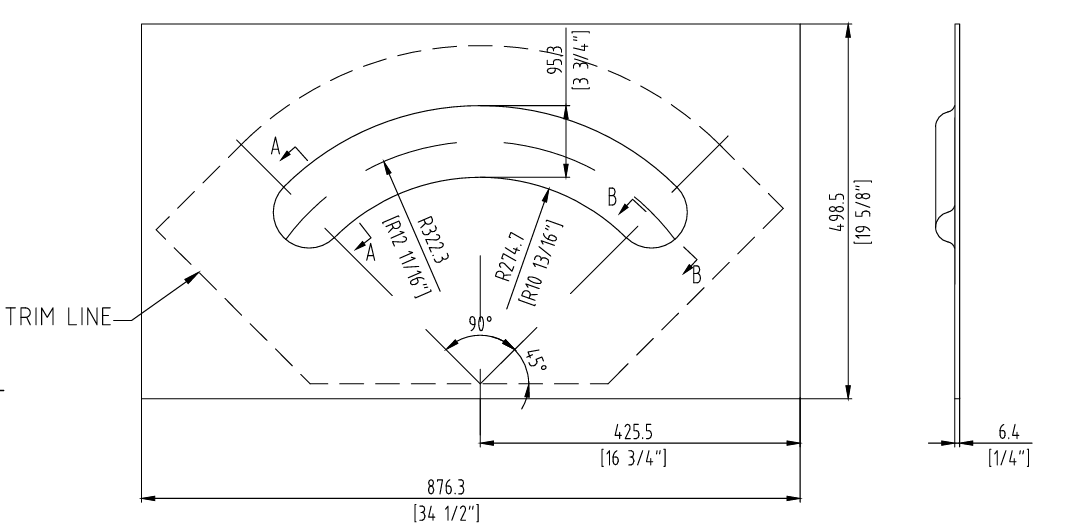

ج: نعم، نحن نقبل رسومات DWG وPDF. جميع لوحات التوسيع مصممة خصيصًا لأبعاد التصميم الخاصة بك.

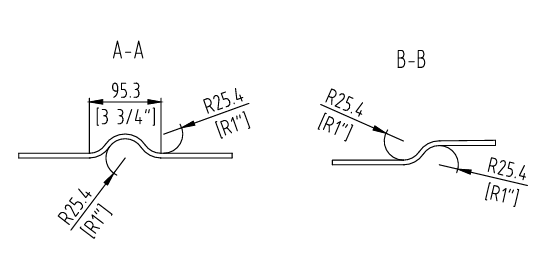

س: كيف يتم تشكيل أخدود السرج وماذا عن التسامح؟

ج: معصور على البارد من لوح فولاذي صلب. يتوافق تشكيل التسامح مع معايير تجهيز بناء السفن ويمكن أن يلبي متطلبات الرسم الخاصة بك.

س: ما هي المعالجة السطحية والطلاء الذي تقدمونه؟

ج: قياسي: السفع الرملي Sa2.5 + برايمر إيبوكسي بحري، DFT 60–80μm. مواصفات الطلاء يمكن أن تتبع متطلبات حوض بناء السفن الخاص بك.

س: ما هو المهلة الزمنية الخاصة بك وموك؟

ج: لا يوجد موك صارم. عادة ما تكون المهلة الزمنية من 15 إلى 20 يوم عمل بعد تأكيد السحب والإيداع.

س: هل فحص NDT متاح؟ ج: نعم، يمكن توفير تقارير فحص MT / UT NDT وتقارير الاختبار الرسمية عند الطلب.
