الميزات على النحو التالي:
| الكمية: | |
|---|---|
DF-529-DR
HEE

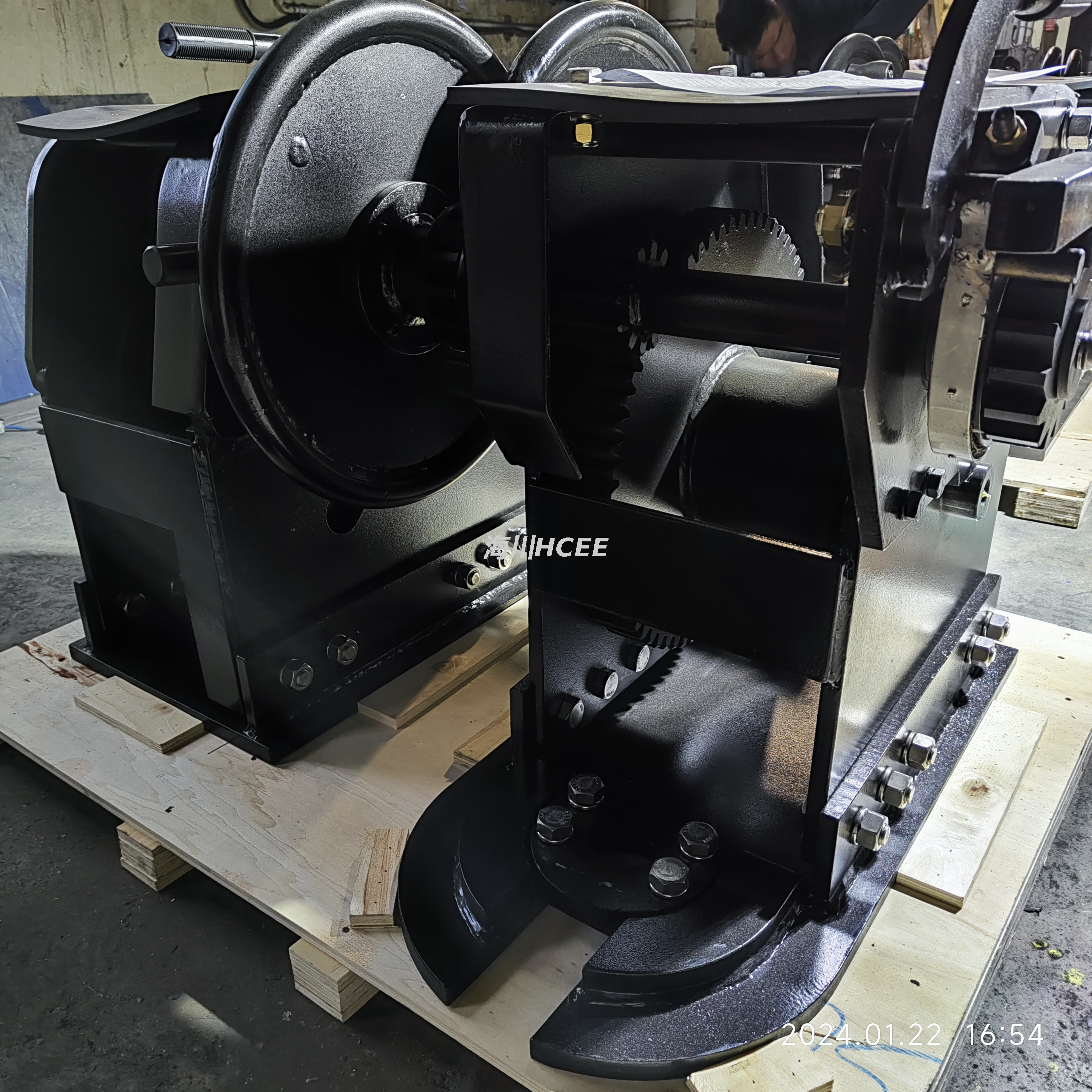

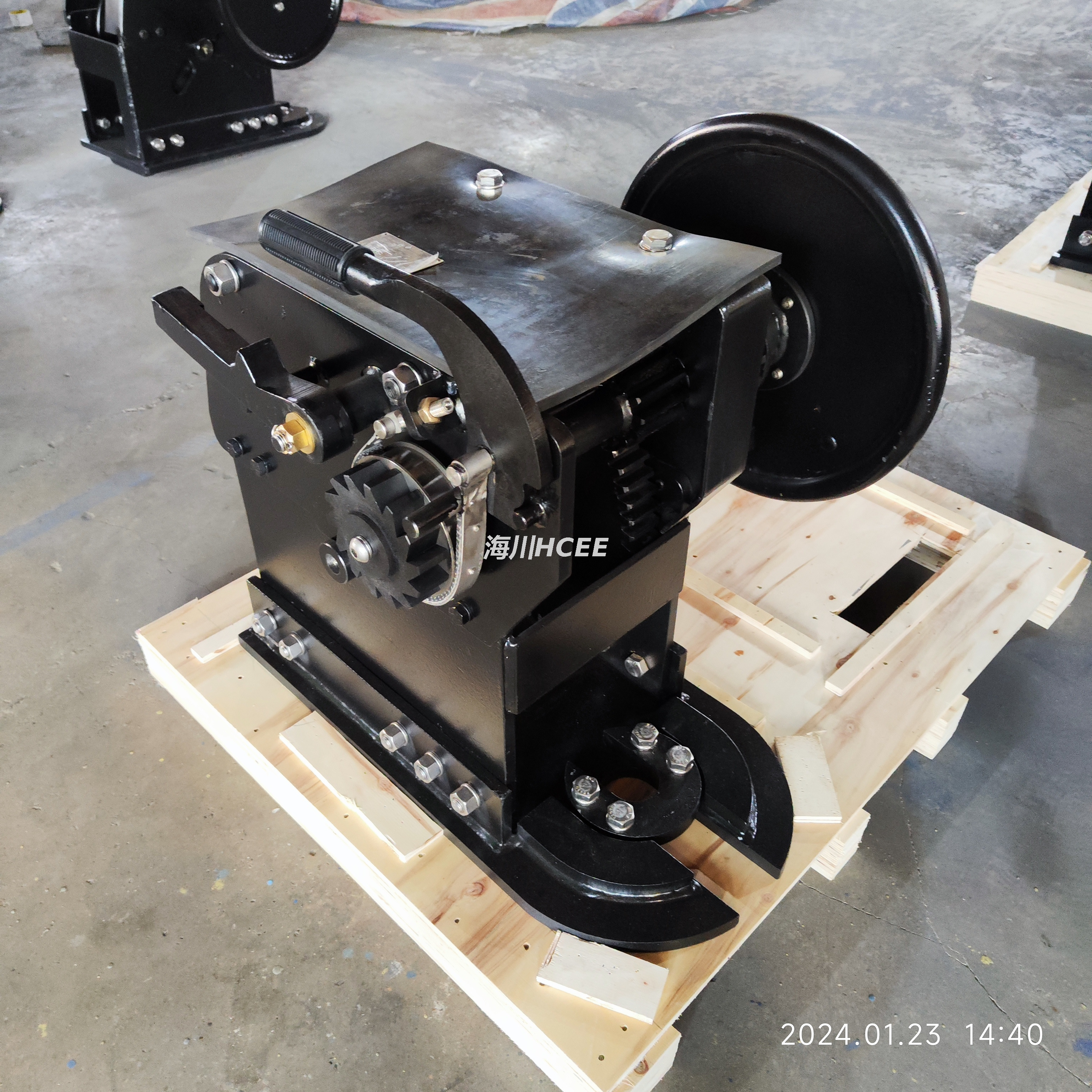

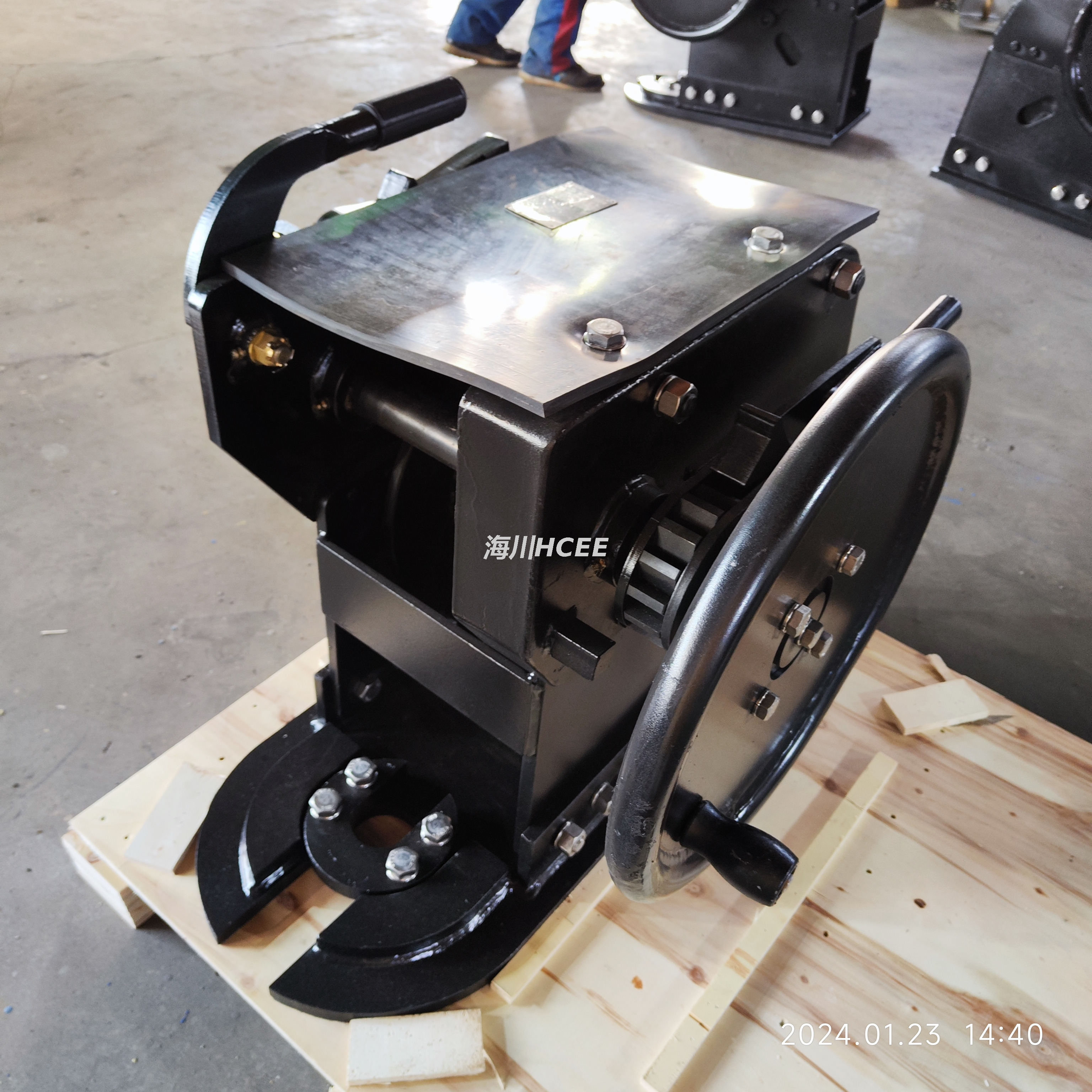

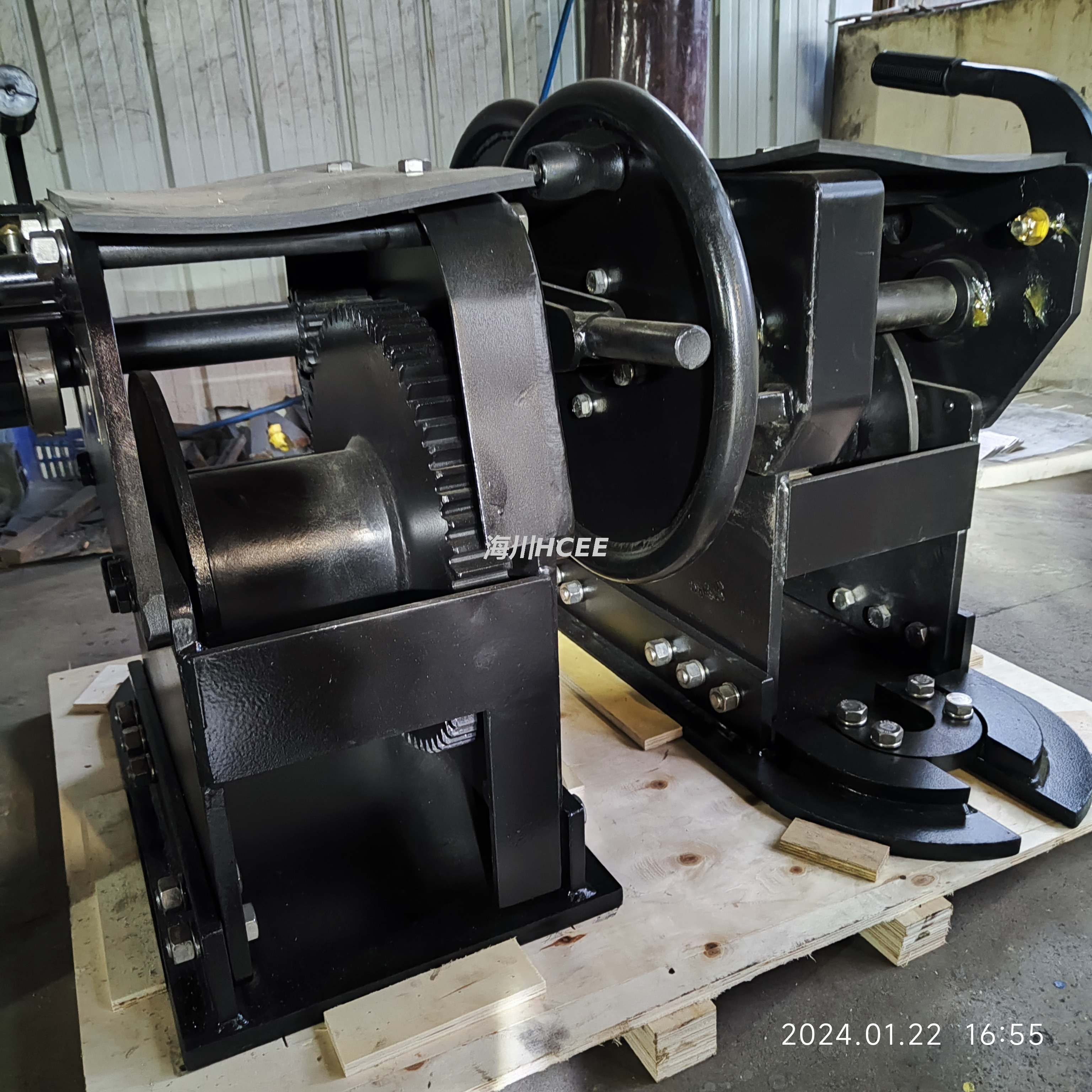

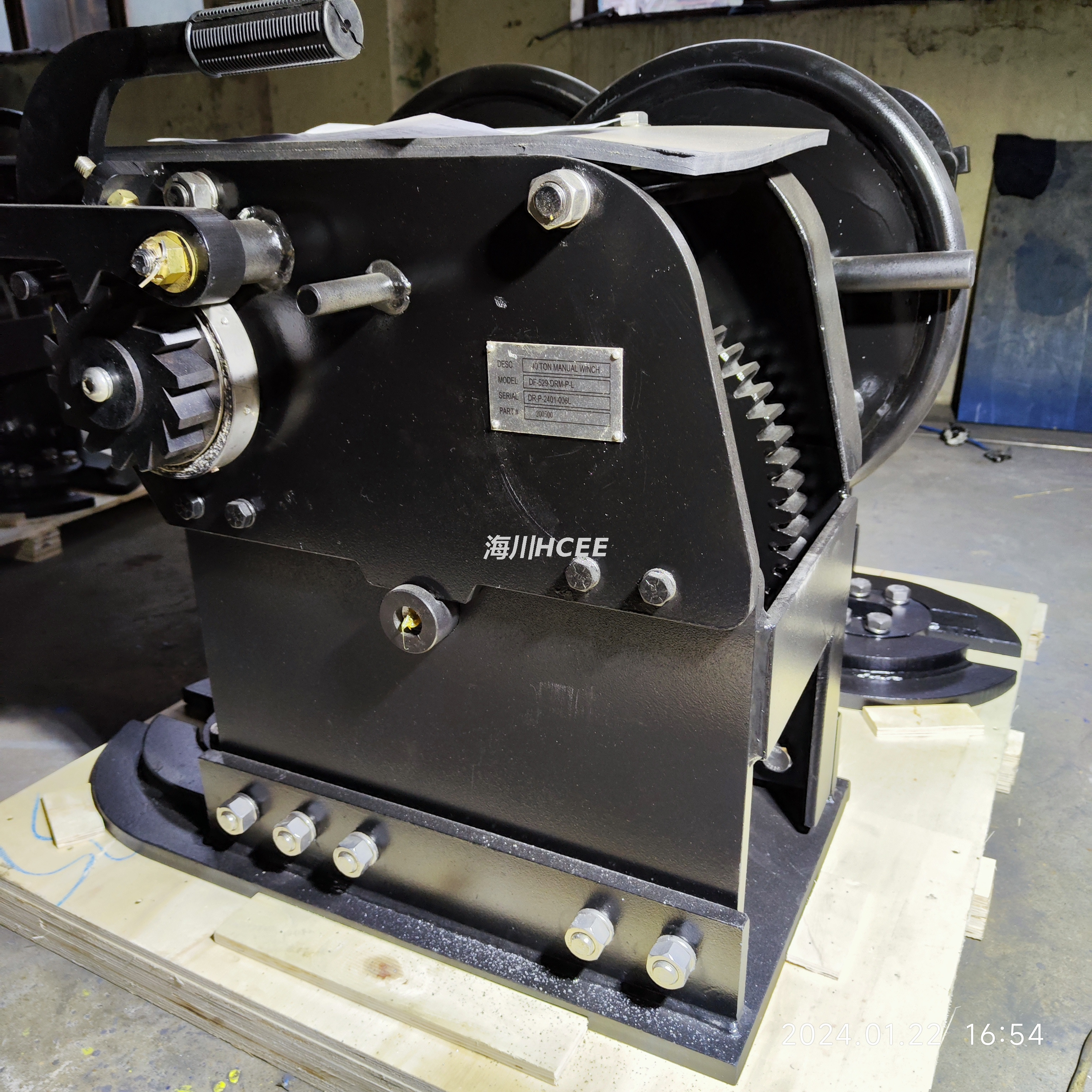

40 طنًا منخفضًا من طور الرائحة جبل وينش
| عبء العمل الآمن | 5t |
| تحميل اختبار القوة الثابت | 360kn |
| حبل الأسلاك | φ25.4 |

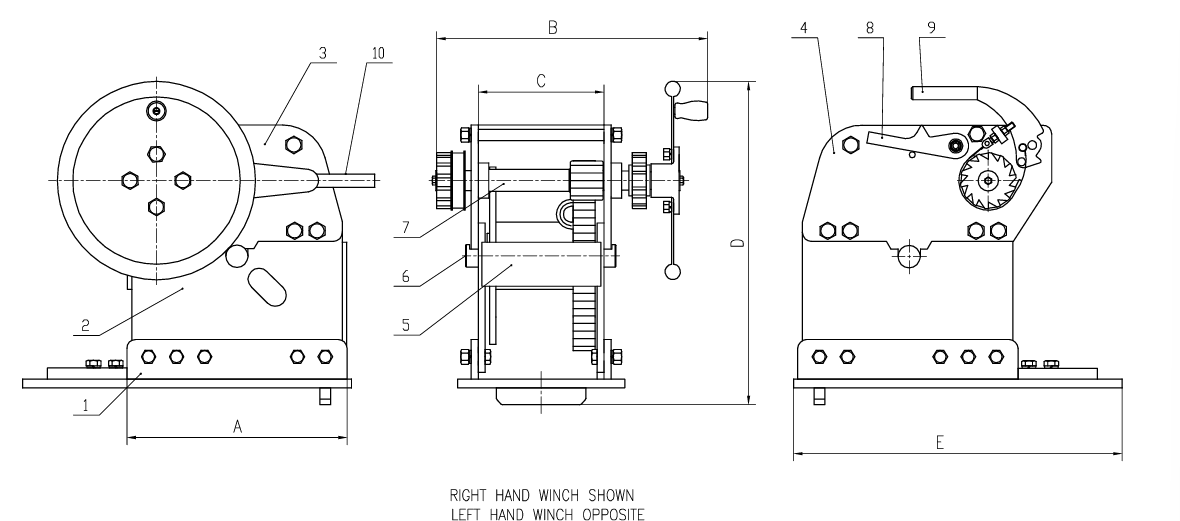

| رقم النموذج | A | B | C | D | E | بالوزن (رطل) | ملاحظة |
| DF-529-DR-RH/LH-P | 19 3/4 ' | 24 1/4 ' | 11 1/4 ' | 29 ' | 29 1/2 ' | 595 | P = رسمت |
| DF-529-DR-RH/LH-G | 19 3/4 ' | 24 1/4 ' | 11 1/4 ' | 29 ' | 29 1/2 ' | 595 | G = المجلفن |
| لا. | اسم الجزء | كتي | مادة | ملاحظة |
| 1 | قاعدة آسسي | 1 | فُولاَذ | |
| 2 | قاعدة آسسي | 1 | فُولاَذ | |
| 3 | اللوحة الجانبية العلوية | 1 | فُولاَذ | |
| 4 | اللوحة الجانبية العلوية | 1 | فُولاَذ | |
| 5 | طبل Assy | 1 | حَشد | |
| 6 | رمح الطبل | 1 | فُولاَذ | |
| 7 | ترس رمح ASSY | 1 | حَشد | |
| 8 | امسك آسى | 1 | حَشد | |
| 9 | الفرامل Assy | 1 | حَشد | |
| 10 | راشيت آسسي | 1 | حَشد |
