دف-154-14
HEE
نظرة عامة على المنتج:
هذا المنتج عبارة عن فتحة دوارة سريعة الفتح مصممة خصيصًا للتخزين والنقل الصناعي والسفن البحرية والمعدات الكيميائية. يتميز بهيكل دائري متكامل، فهو يعتمد على التصميم المتشابك للبرغي المركزي وقضيب المشبك الدوار، مما يزيل التشغيل المرهق للتثبيت التقليدي بالمسامير. مع عدم الحاجة إلى أدوات مساعدة، يمكن لمشغل واحد فتحه وإغلاقه بسرعة، مما يضمن التشغيل المريح والفعال. بالإضافة إلى ذلك، فهو يوازن بين موثوقية الختم والمتانة الهيكلية، مما يجعله مكونًا مثاليًا للصيانة والمراقبة لمختلف معدات الضغط الجوي والمتوسطة والمنخفضة.
الهيكل الأساسي والمواد:
1. الهيكل الرئيسي : يتميز بتصميم لوحة غطاء دائرية لتوزيع الضغط بشكل متساوٍ، مقترنًا بقضيب ضغط دوار ومسمار قفل مركزي. يؤدي الدوران بمقدار 90 درجة إلى تحقيق قفل آمن أو فتح سريع، مما يوفر هيكلًا مدمجًا بأقل قدر من المساحة. إنه يتكيف مع مساحات التثبيت الضيقة للمعدات المختلفة دون التأثير على التشغيل الشامل بعد التثبيت.
2. المادة الأساسية: الجسم الرئيسي مصنوع من الفولاذ الكربوني عالي القوة، مع طلاء مضاد للتآكل معالج باحترافية على السطح، مما يوفر مقاومة ممتازة للصدمات، ومقاومة الشيخوخة، ومقاومة التآكل، مما يجعله مناسبًا للبيئات الصناعية القاسية والرطبة والخارجية على المدى الطويل. تستخدم مكونات الختم مطاط النتريل (NBR) لمقاومة الزيت ودرجة الحرارة والتآكل، والذي يمكن استبداله بمطاط الفلوروكربون (FKM، مناسب للوسائط شديدة التآكل) أو مطاط الكلوروبرين (CR، مناسب لبيئات مياه البحر) بناءً على متطلبات التشغيل. يظل أداء الختم مستقرًا، ويمنع بشكل فعال التسرب المتوسط وتبخر الزيت. المكونات الرئيسية مثل قضيب الضغط والمسمار مصنوعة من الفولاذ الكربوني المجلفن، مما يوفر مقاومة للصدأ ومقاومة التآكل لإطالة العمر الإجمالي للمنتج.

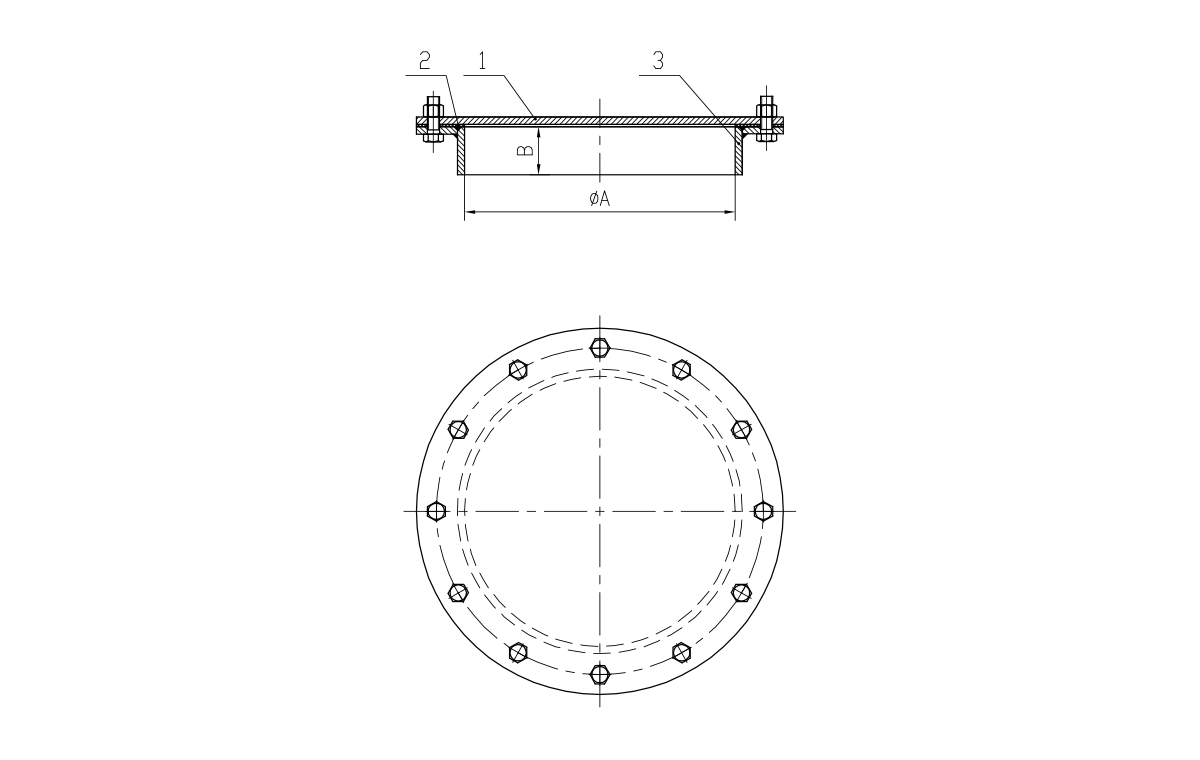

فتحة تنظيف ذات مسامير متعددة مرتفعة
نموذج لا. | φa | B | بالوزن (رطل) |
| دف-154-14 | 14 ' | 2 1/2 ' | 60 |
| DF-154-18 | 18 ' | 2 1/2 ' | 78 |
| لا. | الاسم والمواصفات | كتي | مادة |
| 1 | غطاء | 1 | STEEL |
| 2 | حشية | 1 | النيوبرين |
| 3 | coaming | 1 | STEEL |
إن فتحات التنظيف المرتفعة متعددة المسامير DF-154-14 مصنوعة من الفولاذ الكربوني، ويمكن أيضًا أن تكون مصنوعة من الفولاذ المقاوم للصدأ.
جميع فتحات التنظيف ذات المسامير المتعددة المرتفعة DF-154-14 سوف تجتاز اختبار التسرب قبل مغادرتها المصنع، ويبلغ الضغط 0.04 ميجا باسكال.
تشمل الإضافات الاختيارية الأخرى: هيكل مجلفن بالغمس الساخن، وهيكل من الفولاذ المقاوم للصدأ، وارتفاعات مخصصة.
استخدام المنتج:
يستخدم هذا المنتج في المقام الأول للفحص والمراقبة وقياس الزيت والتهوية للمعدات المختلفة. باعتبارها ملحقًا أساسيًا للمعدات، فإن وظيفتها الرئيسية هي تزويد المشغلين بقناة وصول داخلية مريحة مع ضمان أداء الختم للمعدات، ومنع تسرب الوسائط، وحماية سلامة الإنتاج والنقل. وتشمل التطبيقات المحددة: الفحص الداخلي وصيانة المعدات، وقياس مستوى السائل وأخذ العينات داخل الخزانات، وتهوية غاز الخزان، والمراقبة الداخلية وتشخيص الأعطال للمعدات، وما إلى ذلك.
سيناريوهات التطبيق التفصيلية:
1. مجال نقل الناقلات: مناسب لمختلف ناقلات السوائل (ناقلات البنزين، ناقلات الديزل، ناقلات المواد الكيميائية السائلة، وما إلى ذلك)، المثبتة على الجزء العلوي من الناقلة كمدخل للصيانة ومنفذ لقياس الزيت. إنه يسهل على المشغلين قياس مستويات السائل وأخذ العينات قبل وبعد التحميل/التفريغ، مع ضمان إحكام إغلاق الزيت لمنع التسرب أثناء النقل. متوافق مع ظروف الاهتزاز طويلة المدى لناقلات الطرق والسكك الحديدية.
2. قطاع الخزانات الصناعية: يستخدم على نطاق واسع في أنواع مختلفة من الخزانات الصناعية مثل صهاريج تخزين النفط، صهاريج تخزين المواد الكيميائية، صهاريج تخزين المواد الغذائية، وصهاريج تخزين مياه الشرب. باعتبارها فتحة لصيانة الخزان، فإنها تسهل وصول العمال لأداء مهام التنظيف والصيانة والإصلاح داخل الخزان. كما أنه يتميز بأداء ممتاز مانع للماء ومحكم لمنع تطاير وتسرب الوسائط المخزنة، وتلبية متطلبات الضغط الجوي وصهاريج التخزين ذات الضغط المتوسط إلى المنخفض.
3. صناعة بناء السفن: مناسبة لمختلف مقصورات السفن (سفن البضائع، ناقلات النفط، سفن الصيد، إلخ) مثل خزانات زيت البضائع، وخزانات المياه العذبة، وخزانات الصابورة. يعمل كفتحات وصول إلى سطح السفينة ومنافذ مراقبة بأداء ممتاز مانع لتسرب الماء، وقادر على تحمل تأثيرات الأمواج وتآكل مياه البحر. يضمن إغلاق المقصورة أثناء الملاحة مع تسهيل الفحص والصيانة الروتينية من قبل أفراد الطاقم.
4. قطاع الصناعات الكيميائية وأوعية الضغط: مناسب لأوعية الضغط المتوسط والمنخفض مثل المفاعلات الكيميائية والمرشحات وخزانات القياس، والتي تعمل كمنافذ وصول ومراقبة. متوافق مع الوسائط الكيميائية المختلفة بما في ذلك الأحماض والقلويات والزيوت، مما يضمن الختم الموثوق به لمنع مخاطر التسرب. كما أنه يسهل على موظفي الصيانة فحص أخطاء المعدات الداخلية وإجراء الصيانة الروتينية.
5. التطبيقات الصناعية الأخرى: مناسبة لمنافذ التفتيش في معدات حماية البيئة، معدات توليد الطاقة، معدات التعدين، والتطبيقات الصناعية الأخرى. إنها تتكيف مع مختلف البيئات الصناعية القاسية والخارجية، وتلبي متطلبات الفحص والختم للمعدات المختلفة بهيكلها المدمج وأدائها الموثوق.
مزايا المنتج:
1. فتح وإغلاق فعال: لا توجد حاجة لأي أدوات، دوران شخص واحد لقضيب الضغط يمكن أن يكمل القفل والفتح، سهل التشغيل، مما يوفر بشكل كبير وقت الصيانة والتحميل/التفريغ، وتحسين كفاءة العمل؛
2. الختم الموثوق: حلقة الختم المطاطية الحلقية متطابقة مع قوة التثبيت الموحدة، والتي يمكن أن تحقق ضيق الماء، وضيق الزيت، وضيق الهواء، وتمنع بشكل فعال التسرب المتوسط وتبخر النفط والغاز، والامتثال لمعايير السلامة الصناعية وحماية البيئة؛
3. تصنيع متين ومضاد: هيكل فولاذي كربوني عالي القوة + طلاء مضاد للتآكل، مقاومة الصدمات، مقاومة الشيخوخة، مقاومة التآكل، معالجة مضادة للصدأ للمكونات الرئيسية، مناسبة للبيئة الصناعية القاسية والخارجية على المدى الطويل، عمر خدمة طويل؛
4. التكيف العالمي: متوفر في نماذج مزدوجة (154-14/154-18)، مناسبة لمتطلبات الحجم المختلفة، واجهة شفة موحدة، يمكن أن تحل محل مختلف أغطية الفتحات القديمة/فتحات التفتيش مباشرة، مع قابلية تبادل قوية وسهولة التركيب؛
5. سهولة الصيانة: الهيكل بسيط، والأختام سهلة الفك والاستبدال، ولا تتطلب مهارات احترافية، وتكلفة الاستخدام على المدى الطويل منخفضة، وهي مناسبة لاحتياجات الصيانة اليومية للمعدات الصناعية.
ظروف العمل المطبقة: ظروف العمل ذات الضغط العادي والضغط المنخفض المتوسط (0.25-0.6MPa)، مناسبة لدرجات حرارة تتراوح من -20 درجة مئوية إلى 180 درجة مئوية (اعتمادًا على مادة الختم)، مناسبة لمختلف الوسائط مثل المنتجات النفطية، الوسائط الكيميائية، مياه البحر، المياه العذبة، إلخ.
