Open Chock vs Pennsylvania Chock vs Roller Chock: كيفية اختيار الساندة الصحيحة

إن اختيار المناسب الساند البحري ليس قرارًا بسيطًا مناسبًا لسطح السفينة. في عمليات الإرساء الحقيقية، يؤثر الساند على كيفية توجيه الخط، ومقدار الاحتكاك المتولد، ومدى أمان نقل الحمولة، ومدى سلاسة إرساء السفينة أو تأمينها. الأوتاد هي تجهيزات أساسية للتعامل مع الخطوط تستخدم لتوجيه حبال الإرساء والقطر من الداخل إلى الخارج، وقد تم تصميم أنواع مختلفة من الأوتاد لأولويات التشغيل المختلفة. يشير موقعك بالفعل إلى أن الأنواع المفتوحة والمغلقة وبنما والبكرات تؤدي كل منها أدوارًا مختلفة في التعامل مع الخطوط وسلامة السفن.

بالنسبة للمشترين وأحواض بناء السفن والمقاولين البحريين، تكمن المشكلة في أن هذه المنتجات يمكن أن تبدو متشابهة في الكتالوج بينما يكون أداءها مختلفًا تمامًا عند الاستخدام. الساندة المفتوحة ، والساندة البنمية ، والساندة الدوارة كلها خطوط إرساء توجيهية، لكن لم يتم اختيارها لنفس المواقف. يعتمد الاختيار الصحيح على حركة الخط، وترتيب الرصيف، وحجم السفينة، واعتبارات تآكل الحبال، وما إذا كان المشروع يجب أن يلبي معايير محددة مثل متطلبات قناة بنما أو متطلبات ISO/JIS/DIN.

في هذا الدليل، سنقوم بمقارنة أنواع الحواجز الثلاثة من منظور الاختيار العملي وسنشرح كيف يمكن للمشترين اختيار الخيار الأكثر ملاءمة لمشروعهم.

لماذا يهم اختيار الساندة في أنظمة الإرساء

الساند هو أكثر من مجرد فتحة معدنية على سطح السفينة أو الحصن. فهو يتحكم في مسار خط الإرساء ويؤثر على كيفية تصرف الخط تحت الحمل. إذا تم توجيه الخط بشكل سيء، فقد يزيد الاحتكاك، ويمكن أن يتسارع التآكل، وقد لا يؤدي الخط بشكل نظيف إلى الحاجز أو الرافعة أو الرافعة. في ظروف الرسو الصعبة، يمكن لنوع الساند الخاطئ أن يجعل التعامل أقل كفاءة ويزيد الضغط على كل من الحبل وترتيب السطح.

ولهذا السبب يجب أن يبدأ اختيار الساند بظروف التشغيل بدلاً من مظهر المنتج. يجب على المشترين أن يسألوا عن مكان دخول الخط أو خروجه، وما إذا كانت زاوية الخط تتغير أثناء الاستخدام، وما إذا كانت السفينة قد تواجه حركة ديناميكية في الرصيف، وما إذا كانت المواصفات تستدعي نموذجًا قياسيًا من الساند مثل ساند بنما.

ما هو الساندة المفتوحة؟

الساند المفتوح عبارة عن أداة توجيه للخط البحري بتصميم مفتوح الحلق يسمح لحبال الإرساء بالمرور بحرية أكبر من الساند المغلق. من الناحية العملية، غالبًا ما يستخدم المشترون الأوتاد المفتوحة حيث تكون راحة التعامل مع الخط وتسهيل عملية الإدخال/الإخراج أمرًا مهمًا. يقوم المحتوى الحالي الخاص بك بالفعل بتجميع الأوتاد المفتوحة بين أنواع الأوتاد القياسية على متن السفن المستخدمة لتوجيه الخطوط وتأمينها، وعادة ما يميزها الموردون عن التصاميم المغلقة أو الخاصة بالقناة.

ونظرًا لهندسته الأكثر انفتاحًا، يمكن أن يكون هذا النوع عمليًا عندما يكون مسار الخط أقل تقييدًا أو عندما يرغب المشغل في التعامل بشكل أسهل أثناء عمليات الإرساء. ومع ذلك، فإن الشكل الأكثر انفتاحًا يعني أيضًا أنه يجب على المشترين الانتباه جيدًا إلى ما إذا كانت زاوية الرصاص المتوقعة وسلوك الحبل مناسبين لهذا التصميم.

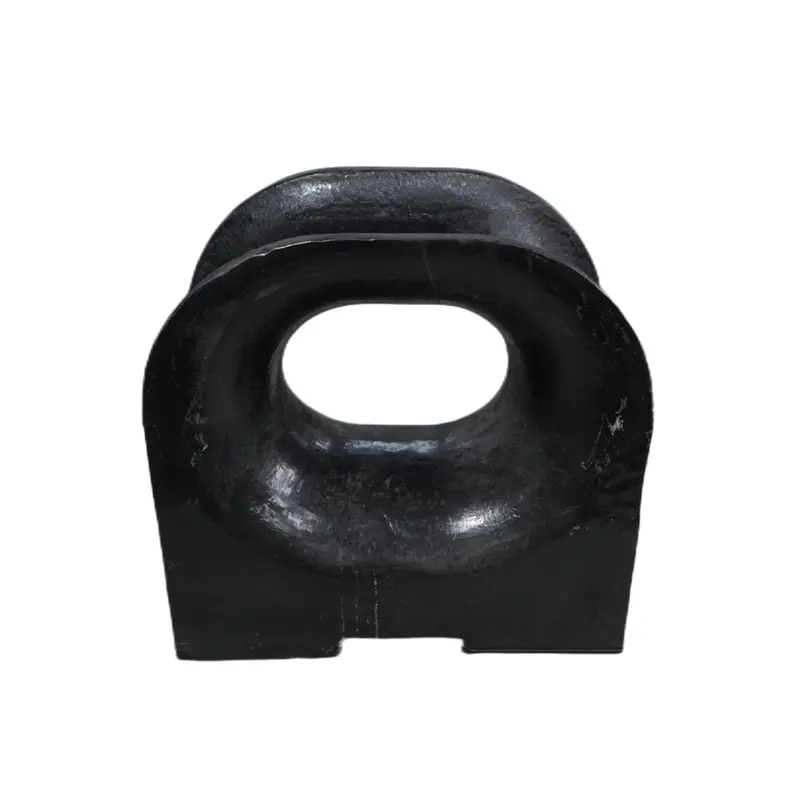

ما هو بنما الساندة؟

حاجز بنما عبارة عن أداة إرساء متخصصة مصممة للتعامل الآمن مع الخطوط على السفن الكبيرة وللامتثال للمتطلبات المتعلقة بقناة بنما. تحدد ISO أوتاد بنما بموجب ISO 13728 ، وتنص المعايير على أن هذه الأوتاد مخصصة للسفن التي تمر عبر أقفال قناة بنما، حيث يتم مساعدة السفن عادة بواسطة القاطرات التي تستخدم أسلاك القطر الفولاذية وزوارق القطر. يقدم موقع الويب الخاص بك أيضًا منتجات بنما المخصصة لهندسة المحيطات وتطبيقات السفن.

من حيث الشراء، هذا يعني أن ساند بنما ليس مجرد بديل عام لأي ساند آخر. يتم تحديده عادةً عندما يتطلب نوع السفينة أو المسار أو مواصفات المشروع ترتيبات رسو/قطر متوافقة مع القناة أو عندما يعمل المشتري وفقًا لمتطلبات معدات سطح السفينة المستندة إلى ISO/JIS/DIN. يميز الموردون أيضًا بشكل شائع بين أوتاد بنما المثبتة على سطح السفينة والمثبتة على الحصن ضمن هذه المعايير.

ما هو الساندة الدوارة؟

يشتمل السدادة الدوارة على بكرة واحدة أو أكثر لمساعدة خط الإرساء على التحرك بسلاسة أكبر وتقليل الاحتكاك أثناء التعامل مع الخط. تصف مصادر متعددة للمعدات البحرية الأوتاد الدوارة بأنها تركيبات تقلل من تآكل الحبل وتسمح بحركة أكثر سلاسة، خاصة عندما تكون الخطوط طويلة أو محملة بشكل كبير أو عرضة للحركة أثناء الرسو. يشتمل كتالوج المنتجات الخاصة بك أيضًا على منتجات ذات أسطوانة أحادية وأسطوانة عادلة، مما يوضح أن وظيفة التحكم في الاحتكاك هذه هي بالفعل جزء من عرض منتجك.

وهذا يجعل الأوتاد الدوارة مفيدة بشكل خاص عندما تتغير زاوية الخط أثناء التشغيل أو عندما تؤدي حركة المد والجزر أو الأمواج أو الرصيف إلى عمل الخط ضد التركيب. في تلك الحالات، تساعد الأسطوانة الخط على التحرك مع احتكاك أقل من السدادة ذات السطح الثابت.

الاختلافات الرئيسية في لمحة

الفرق العملي لا يقتصر على الشكل فحسب. هذه هي الطريقة التي يدير بها الساند الحبل في ظل ظروف التشغيل الحقيقية. تؤكد الأوتاد المفتوحة على انفتاح التعامل، وتؤكد الأوتاد البنمية على التوجيه الآمن المعتمد على المعايير، وتؤكد الأوتاد الدوارة على انتقال الحبل بشكل أكثر سلاسة وتقليل التآكل.

الاختلافات الرئيسية في التعامل مع الحبال والتحكم في الاحتكاك

أكبر اختلاف تشغيلي بين هذه الخيارات الثلاثة هو كيفية إدارة الاتصال بالحبل.

عادة ما يمنح السند المفتوح المشغل مسارًا أبسط وأكثر انفتاحًا، لكن الحبل يظل ثابتًا على سطح ثابت. يقوم حاجز بنما أيضًا بتوجيه الخط من خلال فتحة محددة، عادةً مع هندسة مغلقة أكثر تحكمًا مخصصة للخدمة الشاقة والاستخدام القياسي. على النقيض من ذلك، تم تصميم الساند الدوار خصيصًا لتقليل الاحتكاك عن طريق السماح للحبل بالتحرك فوق البكرات بدلاً من فقط فوق سطح اتصال فولاذي ثابت. يصف الموردون والمراجع الفنية باستمرار الأوتاد الدوارة بأنها مناسبة عندما يكون تقليل تآكل الحبل وحركة أكثر سلاسة أمرًا مهمًا.

ومع ذلك، لا ينبغي للمشترين أن يفترضوا أن 'الأسطوانة' هي الأفضل دائمًا في كل المواقف. نوع الحبل، وزاوية الرصاص، وحركة الخط، وحالة الرصيف كلها أمور مهمة. حتى مصنعي الحبال لاحظوا أن الاختيار بين تركيبات ملامسة الحبال المغلقة والمثبتة على شكل بكرة يعتمد على سلوك الحبل وتطبيقه، وليس فقط على فكرة أن الأجزاء المتحركة تحل تلقائيًا جميع مشكلات التآكل.

ما هو الساند الذي يناسب حالة السفينة أو الرصيف؟

يعتمد أفضل نوع من الحواجز بشكل كبير على كيفية إرساء السفينة ومكان تشغيل الخط.

بمعنى آخر، يجب على المشترين الاختيار حسب حالة التشغيل أولاً واسم الكتالوج ثانيًا. قد تكون سند بنما هو الحل الصحيح لأن المشروع يتطلب ذلك. قد تكون الساندة الدوارة هي الإجابة الصحيحة لأن مسار الحبل يتحرك والاحتكاك يمثل مصدر قلق بالغ. قد يكون السد المفتوح هو الحل الأكثر عملية حيث يكون التعامل مع الخط مباشرًا والهندسة المفتوحة الأبسط تعمل بشكل جيد.

يجب على المشترين التحقق من النقاط القياسية والمواصفات

بالنسبة لتجهيزات الأسطح البحرية، تعتبر المعايير مهمة لأن مواصفات المشروع غالبًا ما لا تحدد الحجم فحسب، بل تحدد أيضًا الشكل وطريقة التركيب وظروف العمل المتوقعة. بالنسبة إلى الأوتاد البنمية ، فإن المرجع الأكثر أهمية هو ISO 13728 ، والذي يغطي على وجه التحديد الأوتاد البنمية للسفن التي تستخدم قناة بنما. تُظهر مراجع السوق أيضًا أن المشترين يقارنون بشكل شائع معايير ISO وJIS وDIN وNS عند اختيار أوعية الإرساء، خاصة بالنسبة للسفن المبنية وفقًا لتوقعات إقليمية أو فئوية مختلفة.

قبل الطلب، يجب على المشترين التحقق من:

• ما إذا كانت مواصفات المشروع تسمي المعيار المطلوب

• ما إذا كان الساندة مثبتًا على سطح السفينة أو مثبتًا على حصن

• حمل العمل الآمن أو حالة الحبل/سلك القطر المطلوبة

• حجم الحبل ونوع الخط

• موقف التثبيت وزاوية الرصاص

• متطلبات المواد والحماية من التآكل

• توقعات موافقة الفئة أو المالك عند الاقتضاء

وهذا مهم بشكل خاص بالنسبة لمصدات بنما، لأن الامتثال المتعلق بالقناة والمطابقة القياسية يمكن أن يكون متطلبًا حقيقيًا للمشروع وليس تفضيلًا.

الأخطاء الشائعة عند اختيار الأوتاد البحرية

أحد الأخطاء الشائعة هو الاختيار من خلال المظهر وحده. الأوتاد التي تبدو متشابهة في الصور قد تتصرف بشكل مختلف تمامًا مع خطوط الإرساء المتحركة. آخر هو تجاهل مسار الحبل الفعلي. قد يكون أداء التركيب الذي يعمل على سلك مباشر ضعيفًا عندما يتغير اتجاه الخط أو يعمل أثناء الحركة.

الخطأ الثالث هو الخلط بين السدادة الدوارة والرباط العادل أو افتراض أنهما قابلان للتبديل بالكامل. تفصل مراجع الصناعة بشكل منتظم الأوتاد عن الخيوط العادلة، لأنه على الرغم من وجود كلا الخطين الإرشاديين، إلا أن الخيوط العادلة ترتبط بشكل أكثر تحديدًا بإعادة توجيه الخط وتقليل الاحتكاك، بينما لا تزال الأوتاد عبارة عن تجهيزات إرساء متميزة لها أدوار التصميم الخاصة بها. نظرًا لأن موقعك الخاص يحمل كلاً من المنتجات ذات الصلة بالرصاص العادل، فإن هذا التمييز يستحق التوضيح بشكل خاص في المحتوى الخاص بك.

الخطأ الرابع هو الفشل في التحقق من المعايير. إذا كانت مواصفات السفينة أو المالك تتطلب مساند بنما أو عائلة قياسية معينة، فإن اختيار مساند مفتوحة عامة لمجرد أنها أرخص يمكن أن يؤدي إلى مشاكل في الامتثال أو التصميم لاحقًا.

كيف يجب على المشترين اتخاذ القرار النهائي

أفضل طريقة للاختيار بين حاجز بنما , المفتوح والساند الدوار هو البدء بسيناريو الإرساء الفعلي:

• هل مسار الخط بسيط أم ديناميكي؟

• هل يعتبر تقليل الاحتكاك مصدر قلق كبير؟

• هل تتطلب مواصفات المشروع تركيبات متوافقة مع بنما؟

• هل ستواجه السفينة عبور القناة أو القطر الثقيل أو حركة الرصيف الديناميكية؟

• هل موضع التركيب على سطح السفينة أم على الحصن؟

إذا كان المشروع قائما على المعايير أو متعلقا بالقناة، فإن الإجابة غالبا ما تشير إلى طريق بنما . إذا كانت حركة الحبل وتآكله هي مصدر القلق الأكبر، فغالبًا ما تكون السدادة الدوارة أكثر ملاءمة. إذا كان سلك الخط مباشرًا وكان المشتري يريد تركيبًا عمليًا للأغراض العامة، فقد يكون السدادة المفتوحة هي الخيار الأفضل.

الأفكار النهائية

عند مقارنة السدادة المفتوحة مقابل السدادة البنمية مقابل السدادة الدوارة ، فإن الاختيار الصحيح لا يتعلق بالملاءمة 'الأفضل' بشكل عام. يتعلق الأمر بأي واحد يتوافق بشكل أفضل مع سلوك الحبل وحالة الرصيف ومتطلبات السفينة وبيئة المواصفات للمشروع. تعتبر الأوتاد من تجهيزات الإرساء الأساسية، ولا ينبغي التعامل مع دورها في توجيه الخط والتحكم في الاحتكاك والتشغيل الآمن على أنه تفاصيل بسيطة.

بالنسبة للمشترين، تبدأ عملية الاختيار الأفضل بثلاثة أسئلة:
ما الذي يفعله الخط؟ ما هو المعيار الذي يتطلبه المشروع؟ ما هي حالة التشغيل التي تخلق أكبر قدر من المخاطر؟
بمجرد أن تصبح هذه الأمور واضحة، يصبح من الأسهل بكثير تحديد ما إذا كان السدادة المفتوحة أو السدادة البنمية أو السدادة الدوارة هي الحل الأكثر ملاءمة.

كشركة مصنعة تركز على تجهيزات سطح السفينة البحرية ومعدات الرفع، تقوم , شركة Changshu HaiChuan Engineering & Equipment Co., Ltd. (HEE) بتزويد المنتجات بما في ذلك البوابات البحرية، والأبواب، والرافعات، والبتات، والأوتاد، وكتل الشحن، والحزم، والتزوير، والرافعات منخفضة المستوى لبناء السفن، والموانئ، وتطبيقات الهندسة البحرية ذات الصلة. تقدم الشركة نفسها كشركة مصنعة عريقة لتجهيزات الأسطح البحرية مع دعم المصنع الخاص بها والإنتاج الذي يركز على الجودة وقدرات التخصيص للمنتجات القياسية والتصميمات الجديدة. إذا كنت تختار الأوتاد المفتوحة، أو الأوتاد البنمية، أو الأوتاد الدوارة، أو غيرها من تجهيزات الإرساء لسفينة أو مشروع، فنحن نرحب بك للاتصال بفريقنا لمزيد من المناقشة.
