DF-545 Gear Gear Mount Winch هو مدخر من معدات القوة.
| الكمية: | |
|---|---|
DF-545
HEE

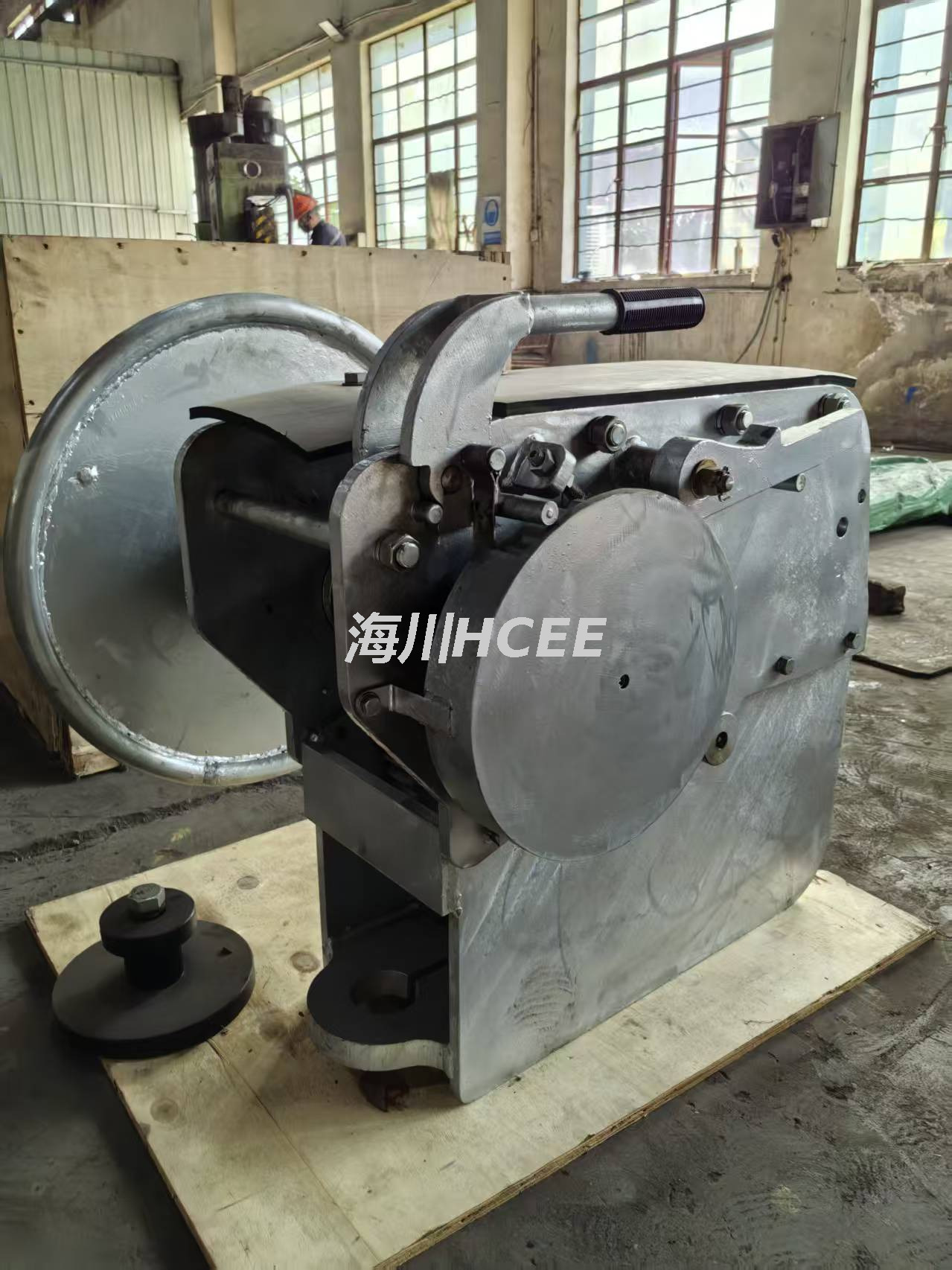

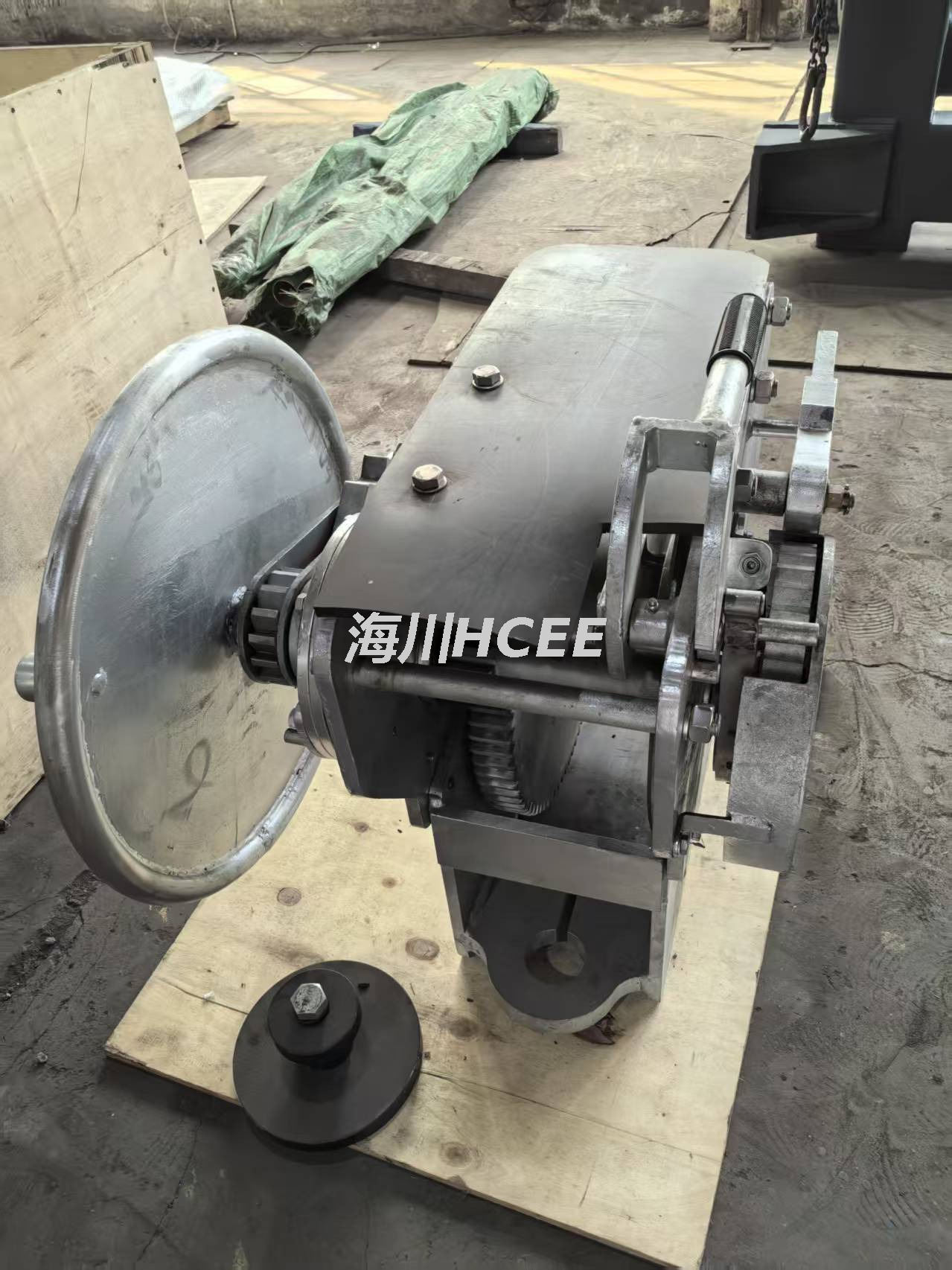

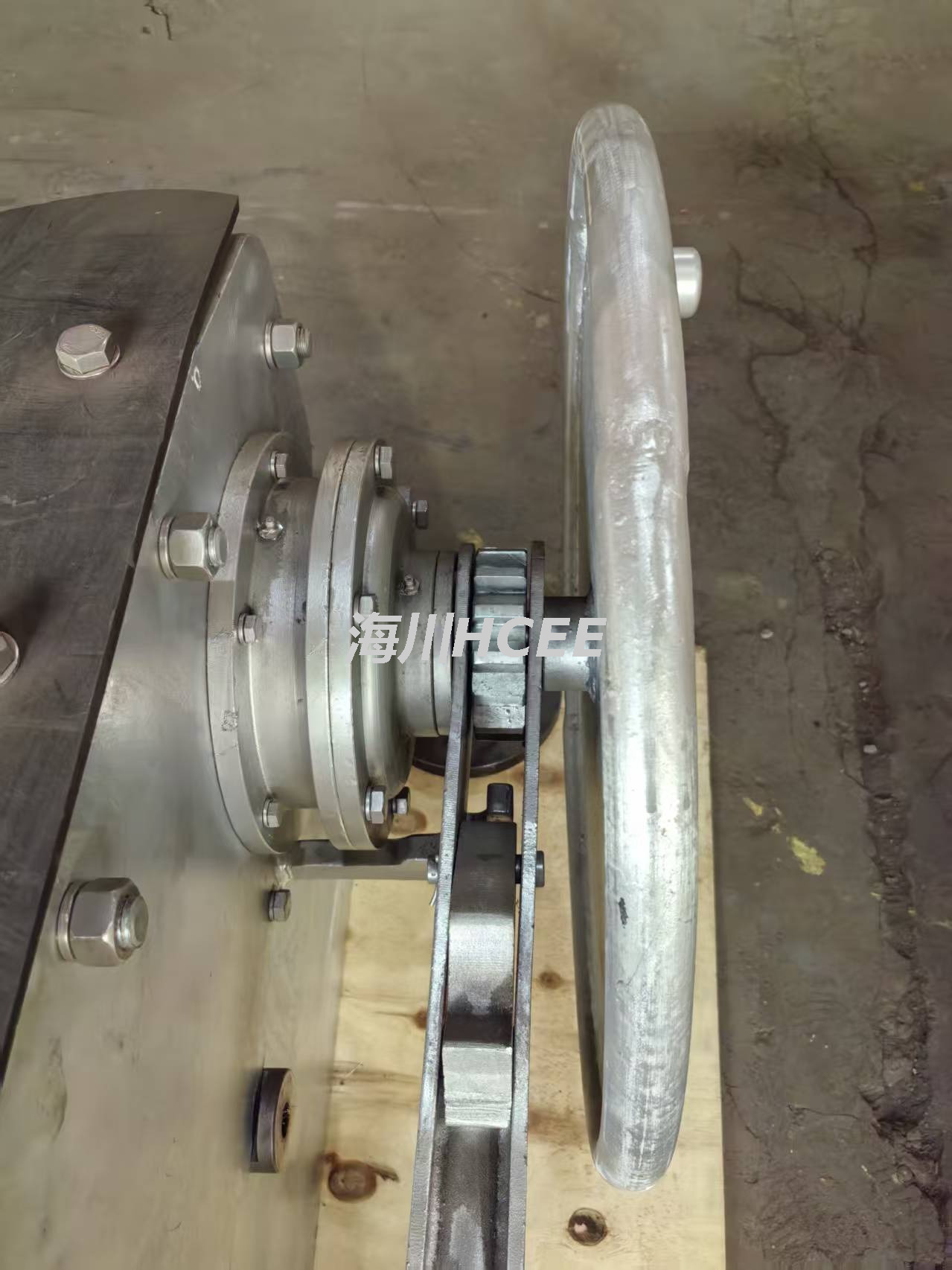

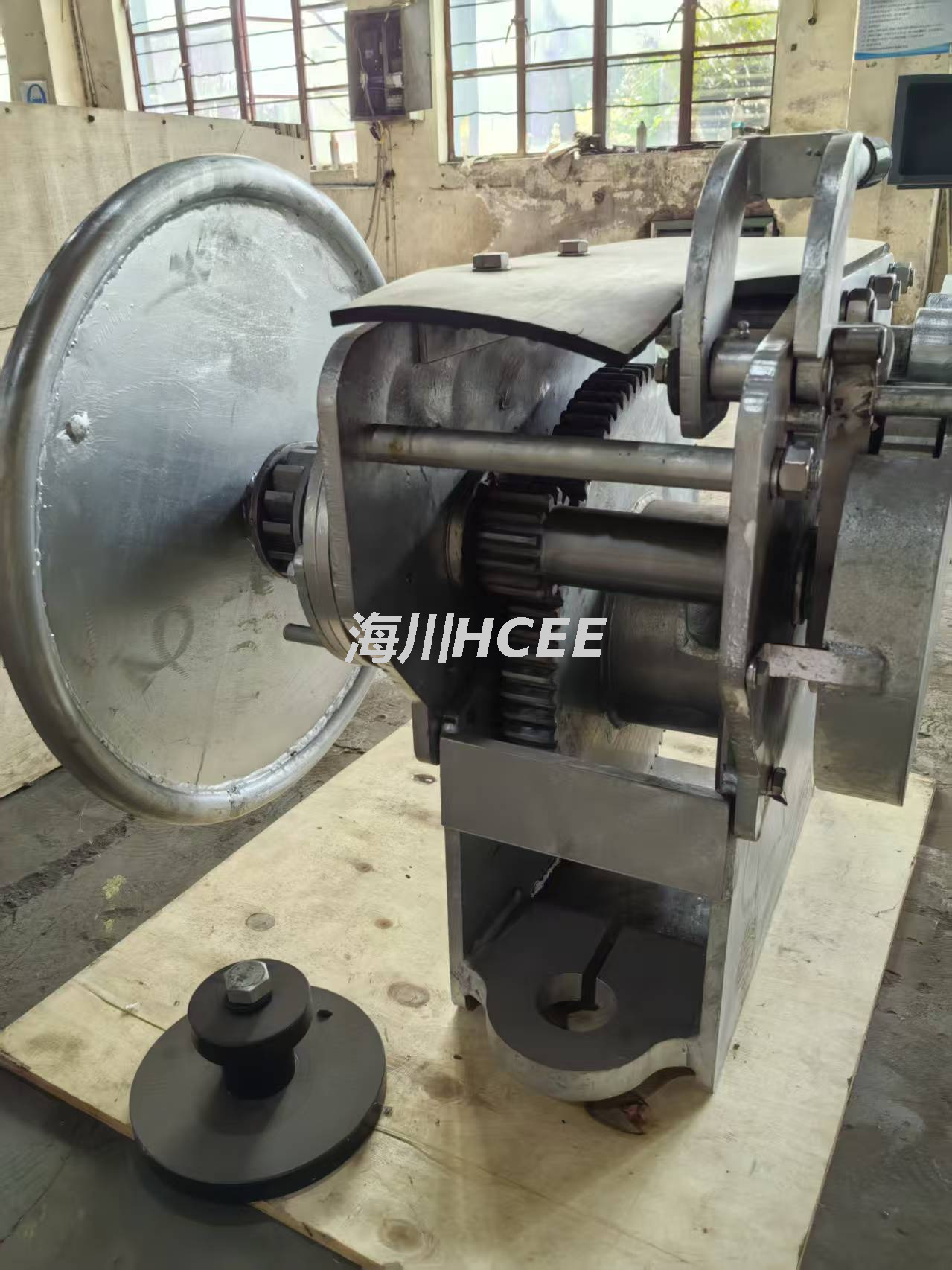

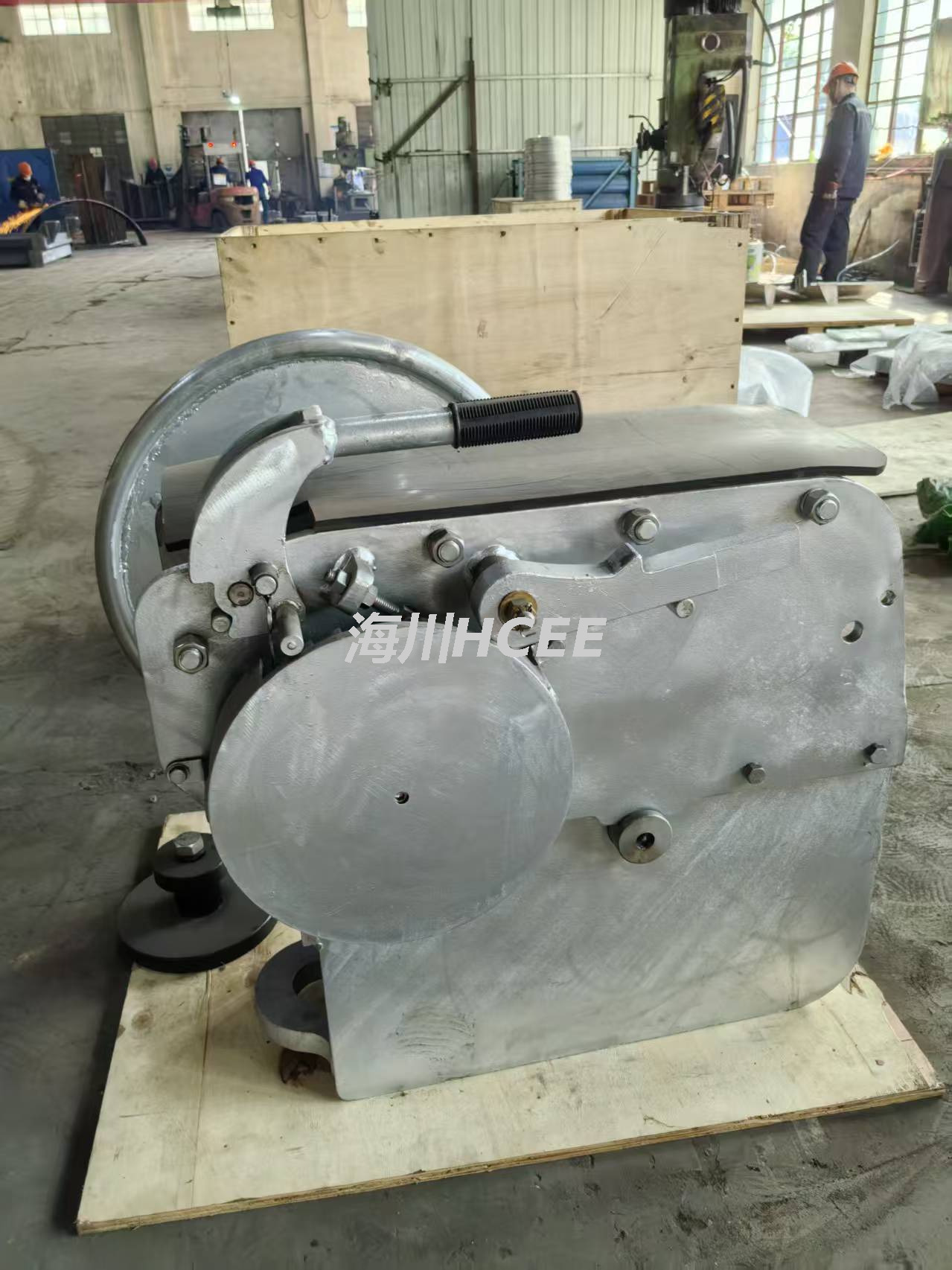

DF-545 40 TON كوكبي العتاد Mount Winch
| عبء العمل الآمن | 10t |
| تحميل اختبار القوة الثابت | 400kn |
| حبل الأسلاك | φ25.4 |

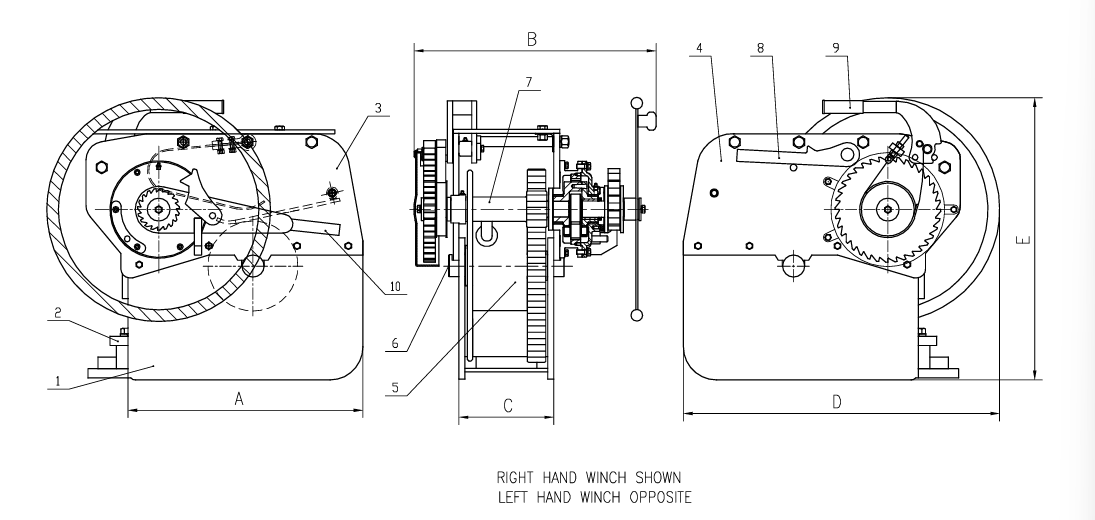

| رقم النموذج | A | B | C | D | E | بالوزن (رطل) | ملاحظة |
| DF-545-RH/LH-P | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | P = رسمت |
| DF-545-RH/LH-G | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | G = المجلفن |
| لا. | اسم الجزء | كتي | مادة | ملاحظة |
| 1 | قاعدة آسسي | 1 | فُولاَذ | |
| 2 | قاعدة آسسي | 1 | فُولاَذ | |
| 3 | اللوحة الجانبية العلوية | 1 | فُولاَذ | |
| 4 | اللوحة الجانبية العلوية | 1 | فُولاَذ | |
| 5 | طبل Assy | 1 | حَشد | |
| 6 | رمح الطبل | 1 | فُولاَذ | |
| 7 | ترس رمح ASSY | 1 | حَشد | |
| 8 | امسك آسى | 1 | حَشد | |
| 9 | الفرامل Assy | 1 | حَشد | |
| 10 | راشيت آسسي | 1 | حَشد |
